Współczesne zakłady produkcyjne, centra logistyczne i magazyny wysokiego składowania stają się coraz bardziej zautomatyzowane, szybsze i intensywniej eksploatowane. Zwiększona dynamika ruchu pojazdów wewnętrznych, takich jak wózki widłowe, a także rosnąca gęstość zabudowy technologicznej, niosą za sobą wzrost ryzyka kolizji. Właściwe zabezpieczenie infrastruktury staje się zatem nieodzownym elementem projektowania i eksploatacji obiektów przemysłowych.
Jednym z najskuteczniejszych narzędzi ochronnych są odbojnice liniowe – stalowe bariery o konstrukcji ciągłej, stosowane w celu ograniczenia dostępu do wybranych stref oraz ochrony ścian, maszyn i ciągów komunikacyjnych. W niniejszym artykule omówimy ich budowę, zastosowania oraz dobre praktyki montażowe.
Odbojnice metalowe – funkcja i klasyfikacja
Odbojnice metalowe projektowane są z myślą o pochłanianiu energii uderzeń oraz wyznaczaniu bezpiecznych granic poruszania się ludzi i maszyn. W zależności od konstrukcji, można je podzielić na:
* odbojnice słupowe – punktowe, do ochrony narożników i maszyn,
* odbojnice narożne – do zabezpieczania krawędzi ścian i regałów,
* odbojnice liniowe – do ochrony ciągłej, wzdłuż dłuższych odcinków ścian, przejść lub ciągów technologicznych.
Odbojnice liniowe pełnią więc nie tylko funkcję ochronną, ale także organizacyjną – dzielą przestrzeń, ułatwiają orientację oraz ograniczają błędy wynikające z niedostatecznej widoczności lub nieuwagi operatorów wózków.

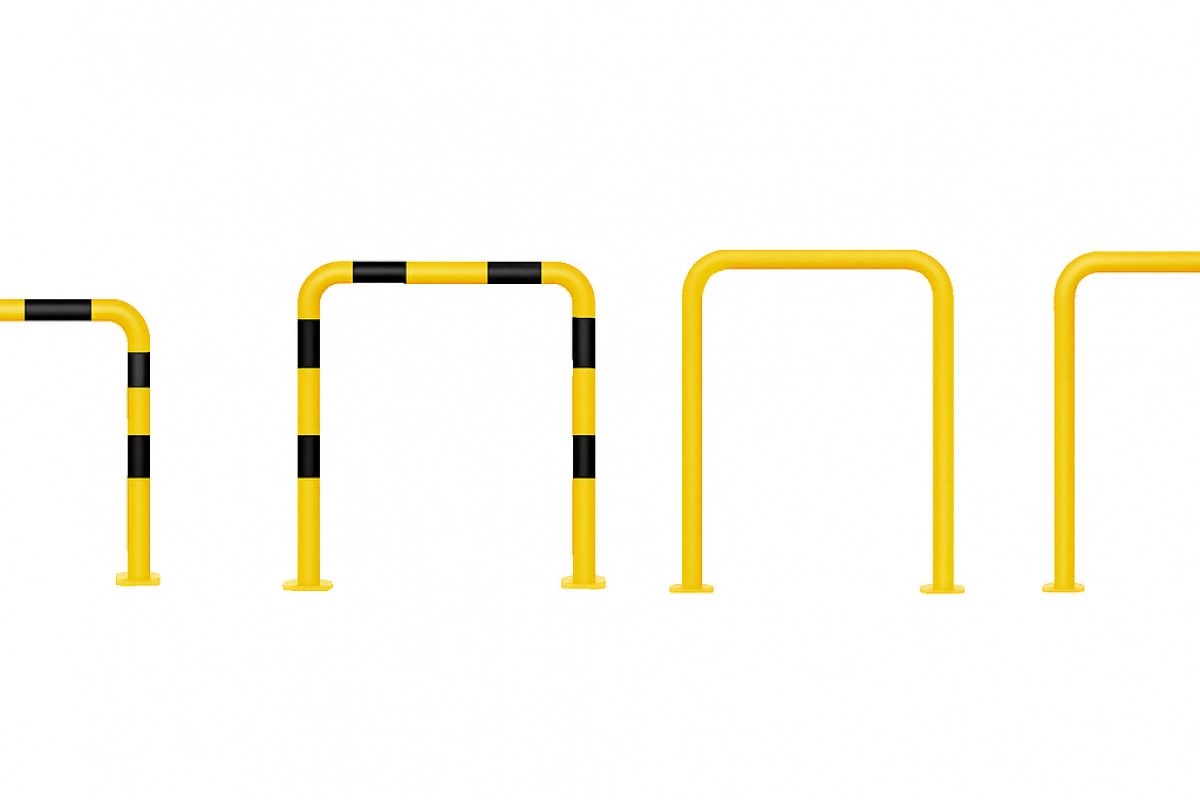

Konstrukcja techniczna odbojnic liniowych
Typowa odbojnica liniowa składa się z:
* poziomych rur stalowych (najczęściej Ø 48–76 mm),
* pionowych wsporników (rur lub profili zamkniętych),
* stóp montażowych z otworami do zakotwienia.
Stosowane materiały to głównie stal konstrukcyjna S235 lub S355, zabezpieczona antykorozyjnie przez cynkowanie ogniowe lub lakierowanie proszkowe (wariant dla hal wewnętrznych). Warianty z podwójną poręczą zapewniają wyższą sztywność i lepszą odporność na uderzenia o większej sile.
Elementy mogą być mocowane do podłoża za pomocą kotew mechanicznych lub chemicznych, a także w wersji do zabetonowania – co zalecane jest w przypadku stref intensywnego ruchu.
Główne zastosowania
Odbojnice liniowe są stosowane wszędzie tam, gdzie konieczne jest ciągłe zabezpieczenie infrastruktury na dłuższych odcinkach. Typowe lokalizacje to:
* ściany hal magazynowych narażone na kontakt z pojazdami,
* fronty regałów wysokiego składowania,
* korytarze piesze przebiegające równolegle do tras wózków widłowych,
* stanowiska załadunku i rozładunku towarów,
* strefy przy maszynach lub linii produkcyjnej.
Poprawnie rozmieszczone odbojnice minimalizują ryzyko przerw produkcyjnych, uszkodzeń mienia i wypadków z udziałem pracowników.
Zasady projektowania i montażu
Dobór i rozmieszczenie odbojnic powinny być poprzedzone analizą ryzyka, uwzględniającą:
* rodzaj i częstotliwość ruchu w danej strefie,
* masę i prędkość pojazdów (np. elektryczne wózki paletowe, wózki widłowe LPG),
* typ nawierzchni i jej nośność (ważne przy kotwieniu),
* sposób montażu (naziemny vs do zabetonowania),
* wymogi przepisów BHP i norm zakładowych.
Zaleca się, aby odbojnice nie były montowane zbyt blisko chronionych obiektów – powinny tworzyć tzw. „bufor bezpieczeństwa”. Odległość ta zależy od długości i prędkości pojazdów poruszających się w strefie ochrony.
Eksploatacja i konserwacja
Choć odbojnice są konstrukcjami biernymi, wymagają okresowej kontroli stanu technicznego. Należy zwracać uwagę na:
* stan powłok ochronnych (korozja, odpryski farby),
* luzowanie się kotew mocujących,
* odkształcenia i pęknięcia po uderzeniach.
Warto również prowadzić dokumentację kolizji i uszkodzeń, co pozwala na optymalizację rozmieszczenia barier w przyszłości. Dobrą praktyką jest stosowanie elementów modułowych, które można szybko wymieniać bez konieczności demontażu całej linii.
Podsumowanie
Odbojnice liniowe to jeden z najważniejszych elementów inżynierii bezpieczeństwa w przestrzeniach przemysłowych. Odpowiednio zaprojektowane i rozmieszczone stanowią realną barierę przed szkodami materialnymi i wypadkami, zwiększając efektywność procesów i komfort pracy załogi.
Więcej przykładów rozwiązań stosowanych w nowoczesnych halach i magazynach można znaleźć na stronie stalpoint.pl, gdzie dostępne są gotowe modele odbojnic dopasowane do różnych potrzeb technicznych i środowiskowych.
