Przemysłowe pompy ciepła – jak działają i gdzie sprawdzają się najlepiej?

W ostatnich latach przemysł coraz mocniej koncentruje się na poprawie efektywności energetycznej i ograniczaniu kosztów związanych z energią. Rosnące ceny paliw, niepewność dostaw oraz presja na redukcję emisji gazów cieplarnianych sprawiają, że przedsiębiorstwa szukają stabilnych i przewidywalnych rozwiązań grzewczych. W tym kontekście pompy ciepła przestają być technologią kojarzoną wyłącznie z budownictwem mieszkaniowym, a coraz częściej pojawiają się w dużych zakładach produkcyjnych.

Pompy ciepła w przemyśle pozwalają wykorzystać energię cieplną pochodzącą z otoczenia lub z procesów, które i tak już zachodzą w zakładzie. Dzięki temu pozwalają ograniczyć zużycie energii (i koszty wytwarzania ciepła) – szczególnie w porównaniu z ogrzewaniem elektrycznym oporowym – a jednocześnie zmniejszyć zużycie paliw kopalnych w zakładzie. To szczególnie istotne w czasach dużych wahań cen gazu czy oleju opałowego.

Celem tego artykułu jest wyjaśnienie, jak działają pompy ciepła w zastosowaniach przemysłowych oraz pokazanie, gdzie sprawdzają się najlepiej. Tekst ma charakter informacyjny i został przygotowany z myślą o osobach, które nie mają technicznego przygotowania, ale chcą zrozumieć podstawy działania tej technologii i jej praktyczne zastosowanie w różnych gałęziach przemysłu.

Czym są przemysłowe pompy ciepła?

Przemysłowe pompy ciepła to urządzenia służące do pozyskiwania i przekazywania energii cieplnej na potrzeby procesów przemysłowych, instalacji grzewczej lub przygotowania ciepłej wody użytkowej. W przeciwieństwie do pomp stosowanych w domach jednorodzinnych, są one projektowane do pracy z większymi mocami, wyższymi temperaturami oraz zmiennym obciążeniem wynikającym z charakteru produkcji.

Ich zadaniem jest dostarczanie ciepła do konkretnego odbiornika wytworzonej energii, na przykład instalacji do podgrzewania wody technologicznej, kąpieli procesowych czy systemów ogrzewania hal i zaplecza biurowego. W wielu przypadkach przemysłowe pompy pracują w połączeniu z innymi źródłami ciepła, takimi jak kotły gazowe, pełniąc funkcję podstawowego lub wspomagającego źródła energii.

Kluczową cechą tych urządzeń jest to, że pompa pobiera energię cieplną z otoczenia lub z procesów, w których występuje ciepło odpadowe, a następnie – przy pomocy energii elektrycznej – podnosi jej temperaturę do poziomu użytecznego dla danego procesu. Dzięki temu przy poborze 1 jednostki energii elektrycznej pompa może dostarczyć kilka jednostek energii cieplnej, ponieważ większość ciepła pobiera ze źródła dolnego (otoczenia lub strumieni odpadowych), a prąd służy do „podniesienia” temperatury. Ma to bezpośredni wpływ na wysoką efektywność pomp ciepła i ich opłacalność w zastosowaniach przemysłowych. Efektywność opisuje współczynnik COP/SPF (stosunek dostarczonego ciepła do zużytej energii elektrycznej).

Jak działają przemysłowe pompy ciepła – zasada działania krok po kroku

Aby zrozumieć, dlaczego przemysłowe pompy ciepła są tak efektywne, warto przyjrzeć się podstawowej zasadzie ich działania. Niezależnie od skali instalacji, działanie pomp ciepła opiera się na tym samym schemacie: urządzenie pobiera energię cieplną z wybranego źródła, podnosi jej temperaturę i przekazuje ją do odbiornika ciepła w instalacji grzewczej lub technologicznej.

Na początku procesu pompa pobiera energię cieplną z dolnego źródła. Może to być grunt, powietrze, woda lub ciepło odpadowe pochodzące z procesów przemysłowych, instalacji chłodniczych czy układów wentylacyjnych. Nawet jeśli źródło ma stosunkowo niską temperaturę, zawarta w nim energia może zostać wykorzystana. Następnie ciepło trafia do obiegu czynnika roboczego (chłodniczego), który odparowuje w niskiej temperaturze, pochłaniając energię z otoczenia.

Kolejnym etapem jest praca sprężarki, która podnosi ciśnienie i temperaturę czynnika. Zużycie energii elektrycznej jest zwykle znacząco niższe niż ilość energii cieplnej oddawanej do procesu, a dokładny efekt zależy m.in. od temperatur źródła i wymaganej temperatury zasilania. Właśnie dlatego z każdej jednostki energii elektrycznej możliwe jest uzyskanie kilku jednostek energii cieplnej. To podstawowy mechanizm decydujący o wysokiej efektywności energetycznej elektrycznych pomp ciepła. Instytucje typu IEA i KE wskazują, że pompy ciepła są ok. 3–5 razy bardziej efektywne energetycznie niż kotły gazowe (zależne od warunków).

Podgrzany czynnik oddaje następnie energię w wymienniku ciepła do odbiornika, którym może być instalacja do podgrzewania wody technologicznej, system ogrzewania budynków lub procesy wymagające precyzyjnej temperatury zasilania. Po oddaniu ciepła czynnik wraca do stanu początkowego i cały cykl rozpoczyna się od nowa.

W zastosowaniach przemysłowych istotne znaczenie ma możliwość dokładnego sterowania temperaturą oraz dopasowania pracy pompy do zmiennego zapotrzebowania. Dzięki temu przemysłowe pompy ciepła mogą stabilnie pracować przy średniej temperaturze, zapewniając wysoką wydajność pompy i niezawodne wsparcie dla procesów technologicznych.

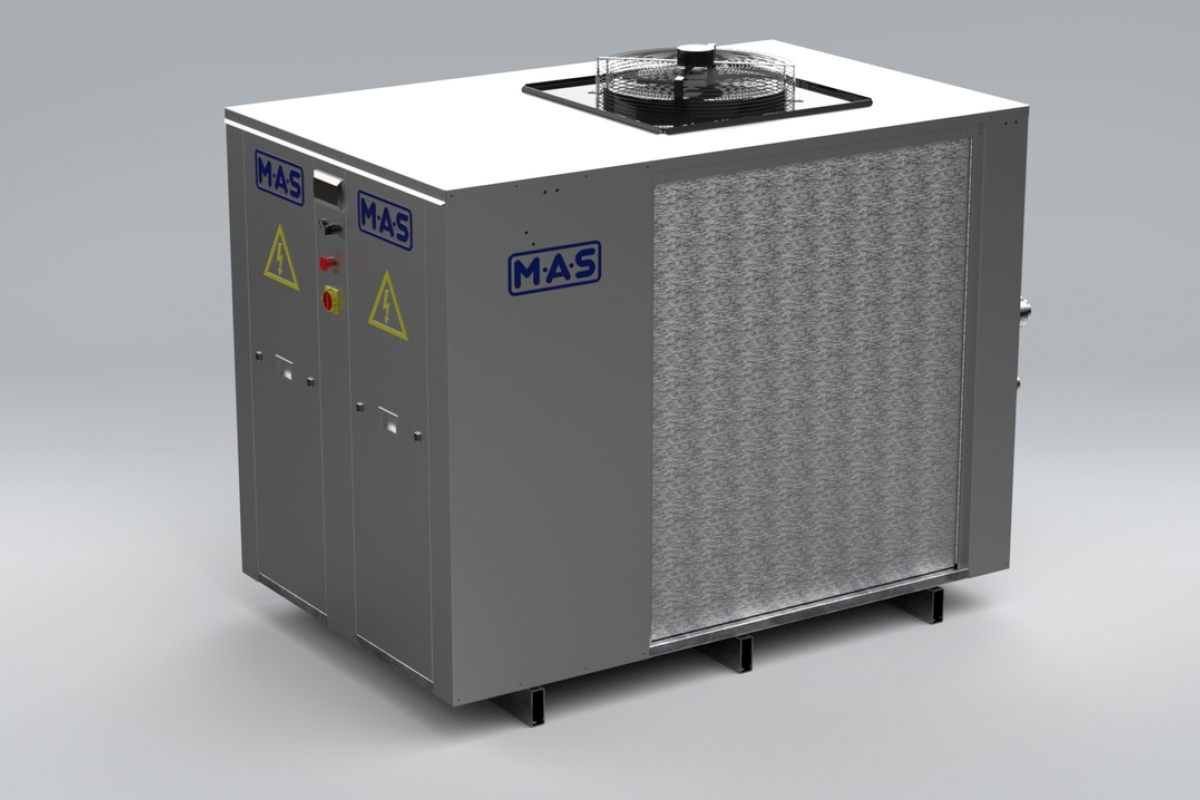

Fot. M.A.S.

Źródła ciepła wykorzystywane w przemyśle

Skuteczność działania przemysłowych pomp ciepła w dużej mierze zależy od dostępności źródeł ciepła, z których mogą one pobierać energię. Im stabilniejsze i łatwiej dostępne jest dolne źródło, tym wyższa efektywność pomp ciepła i większe korzyści ekonomiczne dla zakładu. Dlatego już na etapie projektowania kluczowe znaczenie ma analiza warunków lokalnych oraz charakteru procesów przemysłowych.

W praktyce pompy ciepła mogą wykorzystywać zarówno energię otoczenia (np. z powietrza zewnętrznego, gruntu czy wód), jak i ciepło odpadowe z procesów technologicznych. W ujęciu formalnym są to dwie różne kategorie: energia otoczenia może być kwalifikowana jako energia ze źródeł odnawialnych, natomiast ciepło odpadowe jest traktowane jako odzysk energii. Efekt ekonomiczny i ekologiczny zależy m.in. od temperatur procesu oraz sezonowej sprawności układu (SPF).

Jednym z najczęściej stosowanych rozwiązań są gruntowe pompy ciepła, określane również jako pompy gruntowe. Wykorzystują one względnie stałą temperaturę gruntu, co przekłada się na stabilną pracę przez cały rok i wysoką efektywność energetyczną. Gruntowe pompy dobrze sprawdzają się w zakładach dysponujących odpowiednią powierzchnią pod odwierty lub kolektory poziome, szczególnie tam, gdzie zapotrzebowanie na ciepło jest stałe i długotrwałe.

Alternatywą są powietrzne pompy ciepła. Ich zaletą jest prostsza instalacja i mniejsze koszty początkowe, jednak w przypadku pomp powietrznych trzeba liczyć się z większą zmiennością parametrów pracy. Niska temperatura zewnętrzna może wpływać na wydajność pompy, dlatego rozwiązanie to częściej stosuje się jako element systemu współpracującego z innymi źródłami ciepła.

Szczególnie duży potencjał w przemyśle mają nietypowe źródła ciepła, takie jak powietrze wentylacyjne, ścieki technologiczne czy instalacje, w których występuje ciepło odpadowe. W takich przypadkach możliwy jest efektywny odzysk ciepła odpadowego, który w innym scenariuszu zostałby bezpowrotnie utracony. Połączenie pompy ciepła z takimi źródłami jak wody/ścieki, procesowe strumienie ciepła odpadowego czy układy chłodnicze pozwala jednocześnie zwiększyć udział energii z otoczenia (aerotermalnej/geotermalnej/hydrotermalnej) oraz skutecznie odzyskiwać ciepło odpadowe – poprawiając bilans energetyczny zakładu.

Odzysk ciepła odpadowego – kluczowa przewaga pomp ciepła w przemyśle

W wielu zakładach przemysłowych znaczna ilość energii jest tracona w postaci ciepła odpadowego. Powstaje ono podczas pracy maszyn, w instalacjach chłodniczych, układach chłodzenia, a także w trakcie procesów wymagających jednoczesnego chłodzenia i ogrzewania. Przemysłowe pompy ciepła pozwalają to zjawisko skutecznie wykorzystać, przekształcając stratę w realne źródło energii.

Odzysk ciepła polega na przechwyceniu energii o stosunkowo niskiej temperaturze i podniesieniu jej parametrów do poziomu użytecznego dla innych procesów. W praktyce oznacza to, że ciepło odpadowe z instalacji chłodniczych lub pracy sprężarek powietrza może zostać wykorzystane do podgrzewania wody technologicznej, podgrzewania cieczy czy przygotowania ciepłej wody użytkowej. Takie połączenie pompy ciepła z istniejącymi systemami technologicznymi zwiększa efektywność całej infrastruktury energetycznej zakładu.

Szczególnie korzystne są w zastosowaniach wymagających jednoczesnego chłodzenia i ogrzewania. W takich przypadkach przemysłowe pompy pracują w sposób ciągły, odbierając ciepło z jednego procesu i przekazując je bezpośrednio do innego odbiornika ciepła. Dzięki temu można ograniczyć łączne zużycie energii i zapotrzebowanie na dodatkowe źródła ciepła (np. kotły gazowe), a efekt w zużyciu energii elektrycznej zależy od konfiguracji i temperatur pracy układu.

Z punktu widzenia obszaru przemysłowej efektywności energetycznej odzysk ciepła odpadowego jest jednym z najważniejszych argumentów przemawiających za inwestycją w pompy ciepła. Pozwala on nie tylko na redukcję kosztów operacyjnych, ale także na stabilniejszą pracę instalacji i lepsze wykorzystanie energii, która już znajduje się w systemie.

Główne obszary zastosowań przemysłowych pomp ciepła

Zakres zastosowań przemysłowych pomp ciepła jest bardzo szeroki i w dużej mierze zależy od rodzaju procesów produkcyjnych oraz charakteru zapotrzebowania na ciepło. W praktyce pompy ciepła sprawdzają się wszędzie tam, gdzie potrzebne jest stabilne źródło energii cieplnej, możliwość precyzyjnego sterowania temperaturą oraz wysoka efektywność energetyczna.

Przemysł spożywczy to jedna z branż, w których pompy ciepła znajdują szczególnie dużo zastosowań. W przemyśle spożywczym wykorzystuje się je do podgrzewania wody technologicznej, podgrzewania kąpieli technologicznych oraz utrzymania stałych temperatur w procesach mycia, pasteryzacji czy suszenia. Ważnym atutem jest możliwość dokładnego sterowania temperaturą, co ma bezpośredni wpływ na jakość produktu i bezpieczeństwo procesów. Dodatkowo w wielu zakładach spożywczych występuje ciepło odpadowe z instalacji chłodniczych, które można skutecznie zagospodarować.

Kolejnym obszarem są zakłady produkcyjne o zróżnicowanych procesach przemysłowych. Przemysłowe pompy ciepła pracują tam jako źródło energii do podgrzewania cieczy, zasilania instalacji grzewczej hal produkcyjnych lub wsparcia konkretnych etapów procesów technologicznych. Dzięki elastyczności systemu możliwe jest dopasowanie parametrów pracy do aktualnego zapotrzebowania, co przekłada się na wysoką wydajność pompy i ograniczenie strat energii.

Pompy ciepła coraz częściej wykorzystywane są również do obsługi zaplecza biurowego i socjalnego w zakładach przemysłowych. Mogą one wspierać systemy grzewcze biur, odpowiadać za przygotowanie ciepłej wody użytkowej oraz współpracować z instalacjami do kondycjonowania powietrza. W takich przypadkach istotna jest możliwość integracji z innymi źródłami ciepła oraz systemami zarządzania energią.

Osobną grupę stanowią zastosowania wymagające jednoczesnego chłodzenia i ogrzewania. Dotyczy to m.in. zakładów posiadających rozbudowane instalacje chłodnicze lub układy chłodzenia maszyn. Połączenie pompy ciepła z tymi systemami pozwala na bezpośredni transfer energii pomiędzy procesami, co znacząco zwiększa ogólną efektywność energetyczną i pozwala osiągnąć znaczące oszczędności energetyczne.

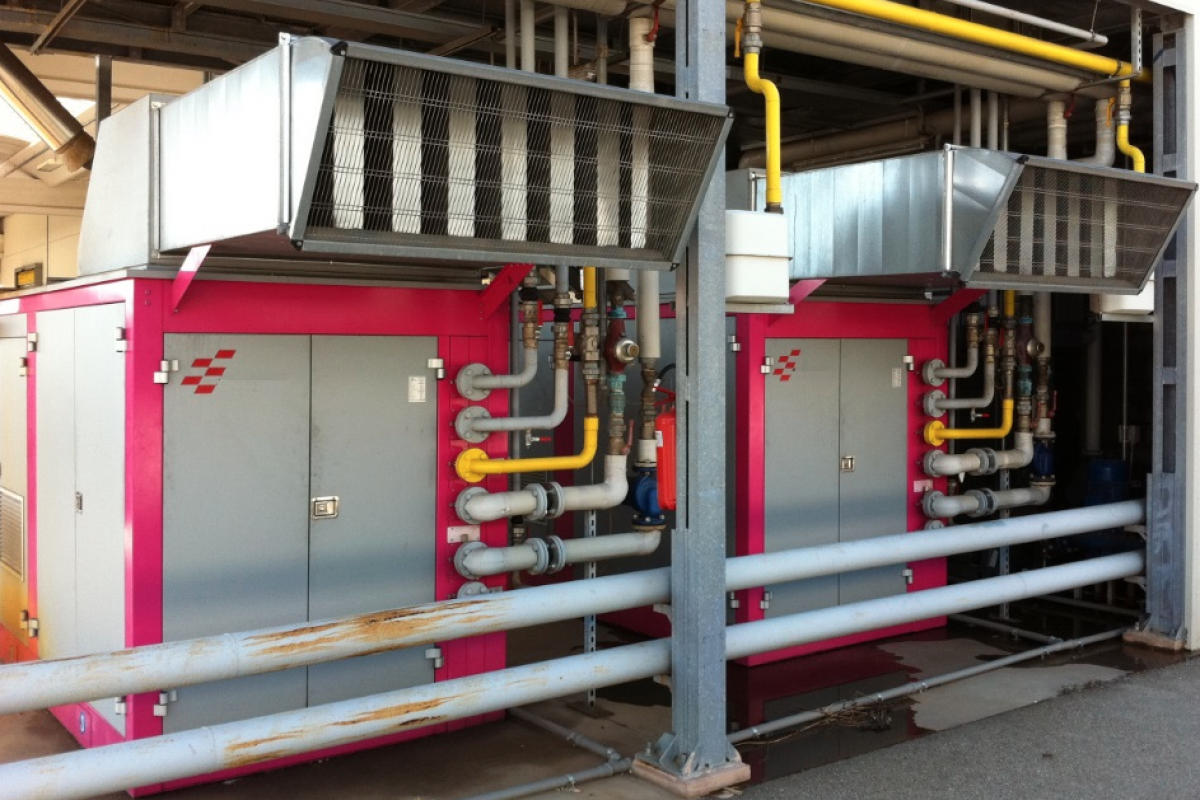

Fot. M.A.S.

Efektywność i koszty eksploatacji przemysłowych pomp ciepła

Jednym z głównych powodów, dla których przedsiębiorstwa decydują się na przemysłowe pompy ciepła, jest ich wysoka efektywność energetyczna. W porównaniu z tradycyjnymi źródłami ciepła urządzenia te pozwalają uzyskać kilka jednostek energii cieplnej przy zużyciu tylko jednej jednostki energii elektrycznej. W porównaniu z ogrzewaniem elektrycznym oporowym pompy ciepła mogą dostarczyć tę samą ilość ciepła przy wyraźnie niższym zużyciu energii elektrycznej. W porównaniu z kotłami na paliwa kopalne – pozwalają ograniczać zużycie paliwa w zakładzie oraz (w zależności od miksu energii) emisje.

Na koszty eksploatacji pomp ciepła wpływa kilka czynników, w tym rodzaj źródła ciepła, wydajność pompy oraz sposób sterowania systemem. Duże znaczenie ma również możliwość integracji z magazynami energii cieplnej oraz systemami zarządzania energią, które pozwalają lepiej dopasować pracę instalacji do aktualnego zapotrzebowania. Dzięki temu możliwa jest dalsza redukcja kosztów operacyjnych i stabilizacja wydatków na energię.

W dłuższej perspektywie pompy ciepła w przemyśle pomagają ograniczyć wpływ wahań cen paliw kopalnych oraz zmniejszyć zależność od zewnętrznych dostawców energii. Choć nakłady inwestycyjne mogą być wyższe niż w przypadku tradycyjnych systemów, to w wielu zakładach są one rekompensowane przez znaczące oszczędności energetyczne i niższe koszty eksploatacyjne.

Ograniczenia i ryzyka – o czym trzeba pamiętać

Mimo wielu zalet, przemysłowe pompy ciepła nie są rozwiązaniem uniwersalnym i wymagają starannego przygotowania inwestycji. Kluczowe znaczenie ma odpowiednie zaprojektowanie systemu, uwzględniające rzeczywiste zapotrzebowanie na ciepło, charakter procesów przemysłowych oraz dostępne źródła energii.

Jednym z najczęstszych błędów jest nieprawidłowe dobranie mocy pompy. Zbyt mała wydajność pompy może prowadzić do niedogrzania instalacji i konieczności częstego wspomagania się innymi źródłami ciepła, natomiast przewymiarowanie systemu znacząco obniża opłacalność inwestycji. Problemy mogą pojawić się również wtedy, gdy nie zostanie właściwie przeanalizowany odbiornik ciepła lub zmienność obciążeń w ciągu roku.

Dlatego przed podjęciem decyzji o inwestycji niezbędna jest szczegółowa analiza techniczna i energetyczna zakładu, najlepiej wykonana przez doświadczonych specjalistów znających realia pracy pomp ciepła w przemyśle.

Podsumowanie – kiedy przemysłowe pompy ciepła mają największy sens

Przemysłowe pompy ciepła najlepiej sprawdzają się tam, gdzie istnieje stałe zapotrzebowanie na energię cieplną oraz możliwość wykorzystania różnych źródeł ciepła, w tym ciepła odpadowego. Szczególnie korzystne są w zakładach, w których zachodzą procesy wymagające jednoczesnego chłodzenia i ogrzewania lub gdzie istotna jest precyzyjna kontrola temperatury.

Dzięki wysokiej efektywności energetycznej i możliwości integracji z odnawialnymi źródłami energii, pompy ciepła w przemyśle mogą istotnie ograniczać emisje – zwłaszcza gdy zastępują spalanie paliw kopalnych i pracują przy wysokiej sprawności, a energia elektryczna pochodzi w coraz większym stopniu ze źródeł niskoemisyjnych. Odpowiednio zaprojektowana i dobrana instalacja pozwala nie tylko obniżyć koszty eksploatacji, ale także zwiększyć stabilność energetyczną przedsiębiorstwa.

Podsumowując, pompy ciepła to rozwiązanie, które przy właściwym podejściu może stać się ważnym elementem nowoczesnej i zrównoważonej strategii energetycznej w wielu branżach przemysłowych.
