Inwestycje: kompleksowa modernizacja bloków...

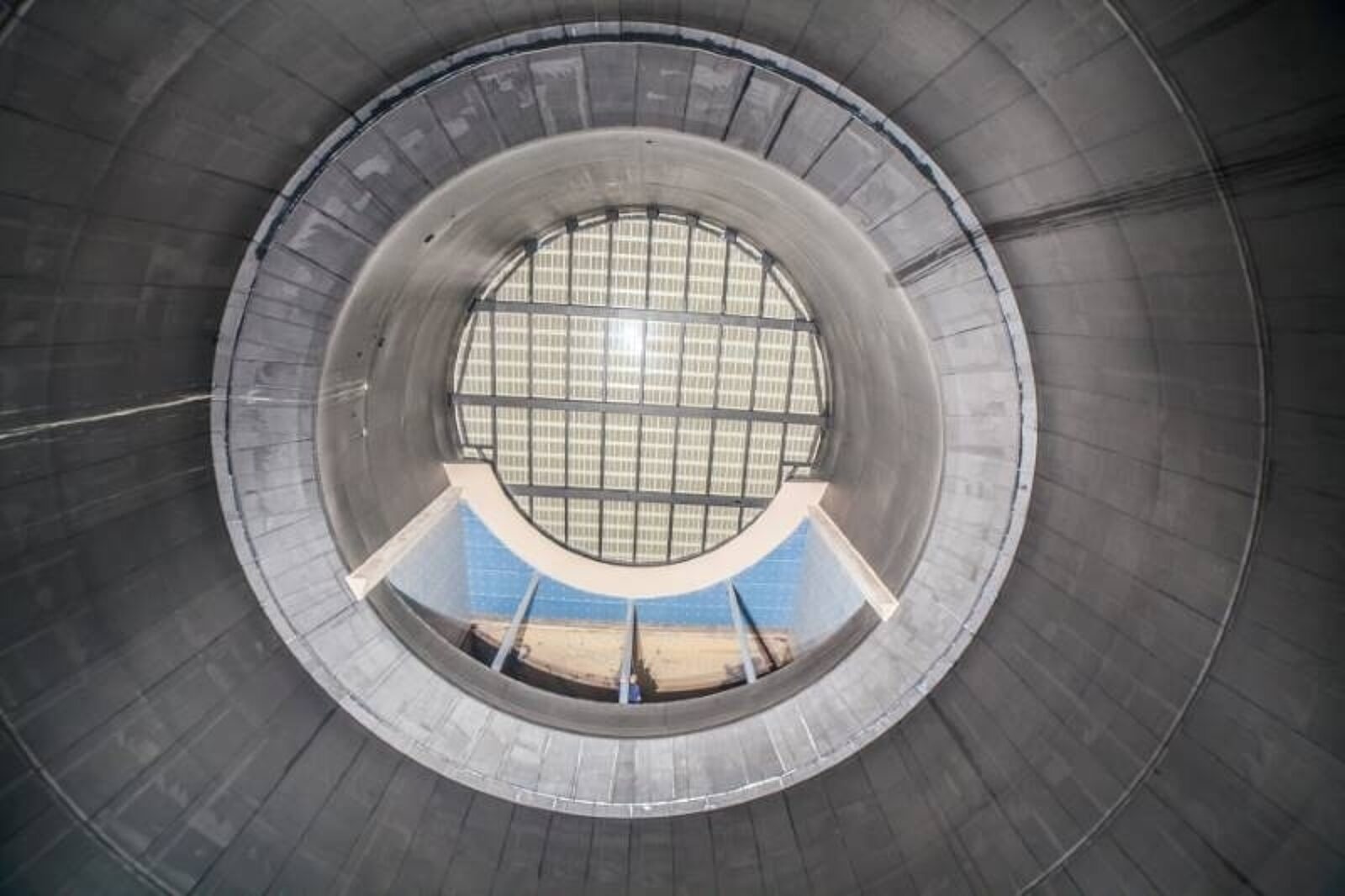

A tak prezentuje się wnętrze absorbera po modernizacji

RAFAKO zakończyło modernizację instalacji odsiarczania spalin na blokach nr 5 i 6 w Elektrowni Bełchatów. Nowatorskie rozwiązanie, które powstało na podstawie wspólnego projektu badawczo-rozwojowego RAFAKO i Politechniki Wrocławskiej.

"Półka sitowa bezprzelewowa z pianą dynamiczną", bo o tym rozwiązaniu mowa, jest efektem realizowanego w RAFAKO, w latach 2010-2013, wspólnie z Politechniką Wrocławską projektu badawczo-rozwojowego.

Prace w tzw. obszarze absorberów były ściśle podporządkowane postojom remontowym bloków 5 i 6, jakie wyznaczono na 2013 rok. Zmodernizowane absorbery IOS bloków 5 i 6 zostały przekazane do eksploatacji w IV kwartale 2013 roku. Natomiast w listopadzie 2014 r. przekazano do użytkowania zmodernizowany układ odwadniania gipsu.

- Najważniejszym celem modernizacji było dostosowanie instalacji do możliwości odsiarczania spalin pochodzących ze spalania bardziej zasiarczonego węgla przy uzyskaniu niższego od pierwotnego limitu emisyjnego w zakresie SO2, co oznaczało zarówno podniesienie skuteczności działania absorberów, jak również zwiększenie wydajności wszystkich towarzyszących im węzłów pomocniczych - tłumaczy Jerzy Mazurek, kierownik Zespołu Pracowni Projektowych Instalacji Ochrony Środowiska w RAFAKO.

Półka sitowa wykonana jest z materiałów odpornych na korozję: głównie polipropylenu uzupełnionego o elementy z gumowanej stali i stopów na bazie niklu. Podczas przepływu spalin w kierunku górnej części absorbera, faza gazowa tworzy wraz z cieczą zalegającą na półce sitowej warstwę piany dynamicznej, która zanika po ustaniu przepływu gazu.

- To zjawisko w czasie normalnej pracy absorbera zwiększa powierzchnię kontaktu spalin i cieczy absorpcyjnej i poprawia skuteczność wnikania dwutlenku siarki do cieczy, a tym samym zwiększa skuteczność usuwania tego zanieczyszczenia ze spalin w absorberze - tłumaczy kierownik Mazurek.

Półka sitowa stanowi rozwiązanie alternatywne wobec możliwości budowy kolejnego poziomu zraszania w absorberze. Została ona zastosowana w absorberach IOS bloku 5 i 6 ze względu na brak miejsca dla kolejnych pomp i rurociągów w obrębie absorberów.

- Kompleksowa modernizacja IOS bloków 5 i 6 w El. Bełchatów obejmowała także powiązany z absorberami system odwadniania gipsu. W układzie odwadniania gipsu zabudowano w istniejącym budynku 2 linie po 6 wirówek każda. Wirówki te zastąpiły układ oparty o 2 filtry taśmowe, próżniowe. Dzięki temu układ został dostosowany do możliwości odwadniania gipsu, jaki powstanie z odsiarczania spalin przy zasiarczeniu węgla 1,85 proc. Poprzedni układ był dostosowany do węgla o zasiarczeniu 1,2 proc. Układ oparty o wirówki, poza większa wydajnością posiada także znacznie wyższą dyspozycyjność i elastyczność. Układ nowych wirówek zabudowano z zachowaniem istniejących ścian zewnętrznych budynku wykonując całkowitą przebudowę jego wnętrza ze zburzeniem stropu włącznie - objasnia Jerzy Mazurek.

Umowa pomiędzy RAFAKO a właścicielem Bełchatowa, czyli PGE GiEK została zawarta 23 maja 2013 r. Zakres prac wyceniono na 116 mln zł. Opalana węglem brunatnym Elektrownia Bełchatów jest największym klientem RAFAKO. Spółka dostarczyła 12 kotłów dla bloków 360 MW tej elektrowni, a następnie zbudowała bądź zmodernizowała wszystkie instalacje odsiarczania spalin dla tych kotłów.
