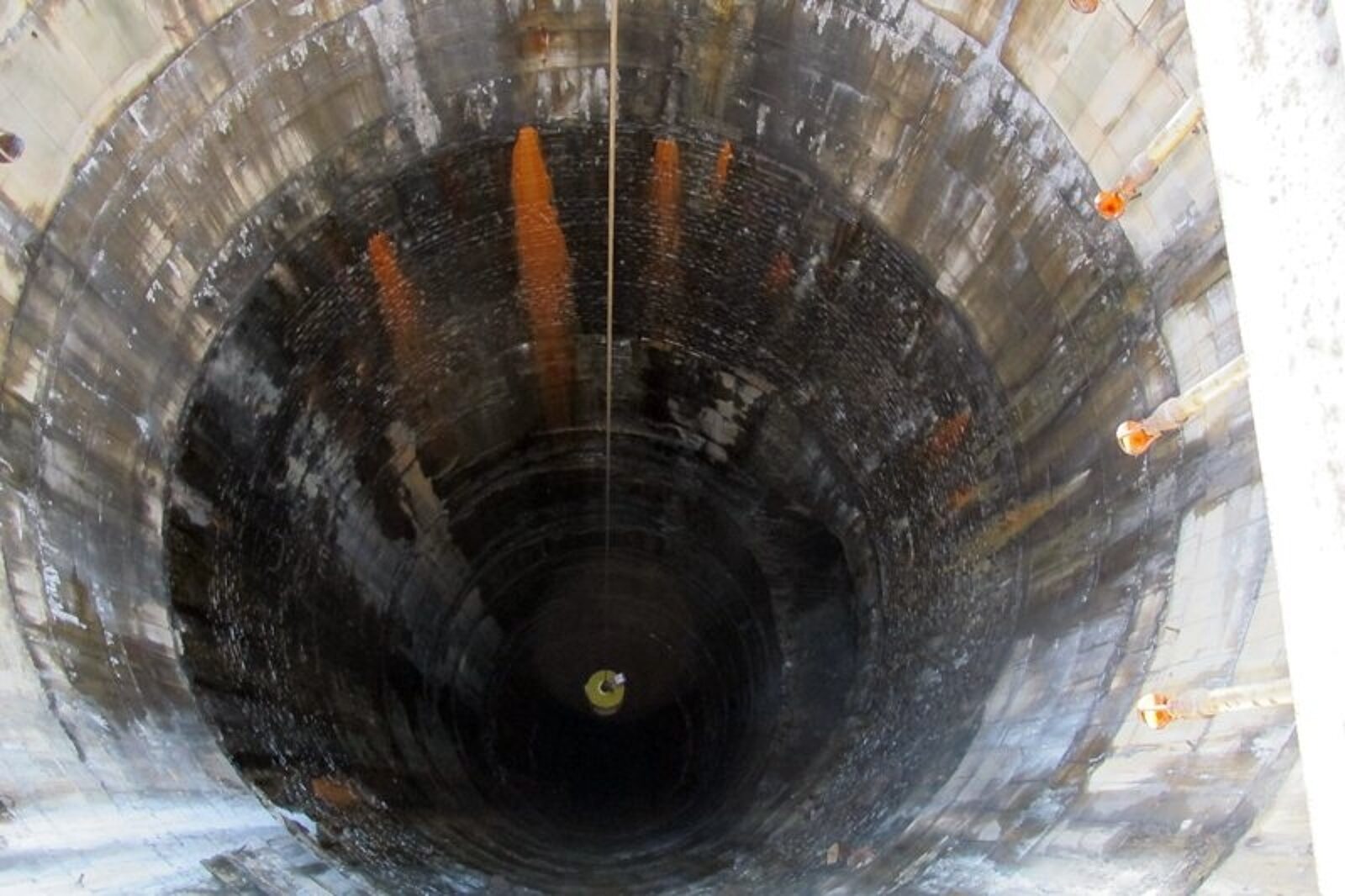

Dokładna ocena stanu technicznego obudowy szybów wpływa bezpośrednio na bezpieczeństwo całego obiektu, jakim jest szyb górniczy
fot: Kajetan Berezowski
Wynalazek pod nazwą "Zestaw do wizualnej inspekcji szybów przystosowany do pracy w atmosferze wybuchowej", opracowany w Głównym Instytucie Górnictwa, został nagrodzony Złotym Medalem na Targach Wynalazczości, Badań Naukowych i Nowych Technik Brusselss Innova 2013, które odbywały się w Brukseli w dniach 13-15 listopada 2014 r.
Zestaw pozwala na zdalne prowadzenie inspekcji obudowy szybowej, kolorową rejestrację obrazu całego obwodu obudowy szybu, a także ocenę głębokości ubytków obudowy za pomocą wbudowanych odległościomierzy laserowych.
O oryginalności opracowanego rozwiązania decydują: przystosowanie do pracy w atmosferze wybuchowej (certyfikat ATEX), zasięg prowadzonych badań (zestaw umożliwia inspekcję obudowy szybowej w szybach o głębokości do 1200 m), układ przesuwnych ramion pozwalający na precyzyjne naprowadzenie sond w dowolne miejsce tarczy szybowej, bezprzewodowa, dwukierunkowa transmisja pomiędzy układem monitorująco-kontrolującym a sondami, pomiar składu atmosfery w szybie (tlen, tlenek węgla, metan). Zaprojektowany przez GIG "Zestaw do wizualnej inspekcji szybów" umożliwia prowadzenie badań w szybach o średnicy od 3 do 12 m i długości do 1200 m, również w przypadku atmosfery wybuchowej (spełnia wymogi dyrektywy ATEX). Wynalazek powstał w ramach realizacji międzynarodowego projektu pt. "Poprawa bezpieczeństwa szybów kopalnianych i nowe narzędzia do oceny ryzyka" (MISSTER), współfinansowanego przez Fundusz Badawczy Węgla i Stali.
Zastosowanie wynalazku wpływa istotnie na poprawę dokładności prowadzonych badań stanu technicznego szybów górniczych. Decyduje o tym głównie lepsza jakość uzyskiwanego obrazu, jak również możliwość wykonywania pomiarów ubytków w obudowie szybu za pomocą dalmierzy laserowych. Dokładna ocena stanu technicznego obudowy szybów wpływa bezpośrednio na bezpieczeństwo całego obiektu, jakim jest szyb górniczy.
