Urządzenie GIG do inspekcji wizualnej i pomiaru średnicy rurociągów pionowych wyróżnione w konkursie Górniczy Sukces Roku
fot: Jarosław Galusek/ARC

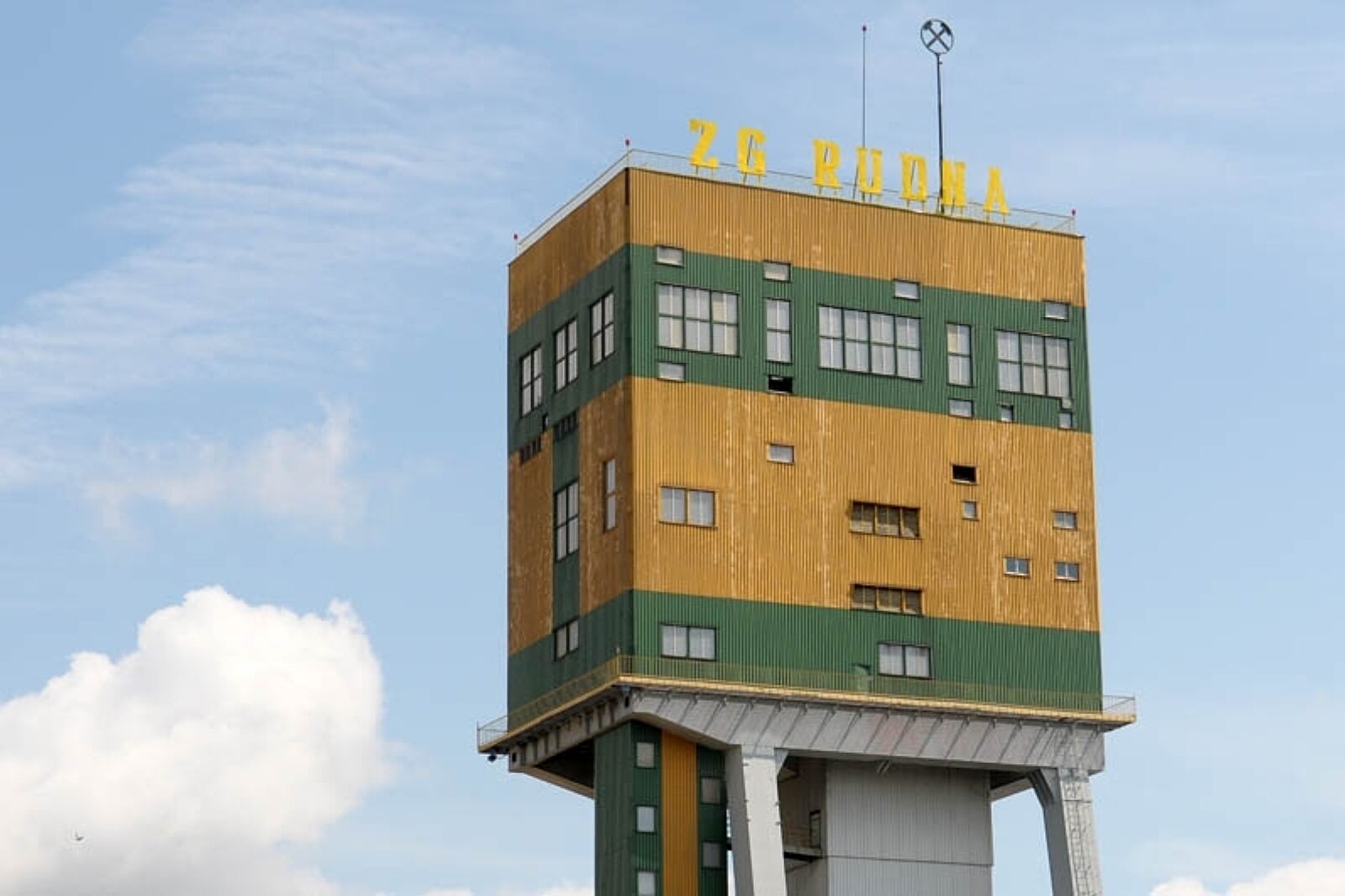

Zakłady Górnicze Rudna w Polkowicach należą do KGHM Polska Miedź
fot: Jarosław Galusek/ARC
6 lutego 2023 r. w czasie noworocznego koncertu Górniczej Izby Przemysłowo-Handlowej wręczone zostały nagrody w konkursie Górniczy Sukces Roku. W kategorii Innowacyjność kapituła konkursu wyróżniła Główny Instytut Górnictwa za urządzenie do inspekcji wizualnej i pomiaru średnicy rurociągów pionowych, opracowane przez specjalistów z Zakładu Badań Mechanicznych i Inżynierii Materiałowej GIG.
Urządzenie do inspekcji wizualnej i pomiaru średnicy rurociągów pionowych to specjalistyczny sprzęt, który służy do oceny stanu technicznego i kondycji wewnętrznej rur pionowych za pomocą kamer inspekcyjnych. Może być stosowane w różnych branżach, takich jak: górnictwo, przemysł ciężki, energetyka, budownictwo.
Urządzenie jest indywidualnie projektowane i wyposażane, w zależności od warunków i zakresu badań. Indywidualny projekt urządzenia obejmuje m.in. rodzaj rurociągów, dopasowanie parametrów urządzenia do średnicy rurociągów czy możliwość przemieszczania.
Urządzenie jest przystosowane do pracy w trudnych warunkach, takich jak wysokie czy niskie temperatury, wysoka wilgotność i zanieczyszczenia eksploatacyjne występujące w rurociągu. Jest wyposażone w kamerę do inspekcji wizualnej oraz sensory do pomiaru średnicy rurociągu. W razie konieczności montuje się dodatkowe elementy, takie jak lampy do oświetlenia wewnętrznej powierzchni rurociągu. Prosta i modułowa konstrukcja pozwala na jego dopasowanie do wymagań klienta, w zakresie średnic rurociągów, głębokości inspekcji oraz dokładności pomiaru średnicy.
Urządzenie zbudowane jest z głowicy, w której znajduje się kamera, system zasilania, układy rejestracji sygnałów pomiarowych, wózka jezdnego, na którym zamontowany jest układ pomiarowy średnicy rurociągu, linoprzewodu, na którym urządzenie jest zawieszone w rurociągu i którym przesyłany jest obraz do stanowiska sterowania, oraz przyczepy, na której znajduje się bęben nawijająco-rozwijający oraz system sterowania i rejestracji obrazu.
Korozyjne środowisko, wysoka wilgotność, duża głębokość inspekcji, zmienna średnica badanego rurociągu oraz wizualizacja w czasie rzeczywistym to bariery w dokładności wykonywanych badań i pomiarów dla wielu urządzeń.
Pracownicy Zakładu Badań Mechanicznych i Inżynierii Materiałowej GIG zaprojektowali i zbudowali autorskie urządzenie, które spełnia wszystkie te wymagania. Prototyp urządzenia do inspekcji wizualnej został przetestowany na stanowisku w Głównym Instytucie Górnictwa i po modyfikacjach został zastosowany komercyjnie na terenie Zakładów Górniczych „Rudna”, gdzie wykonano udane pomiary inspekcyjne na rzeczywistych obiektach.
