„Budryk”: Wizualizacja i zdalne sterowanie usprawniły systemem energetyczny kopalni

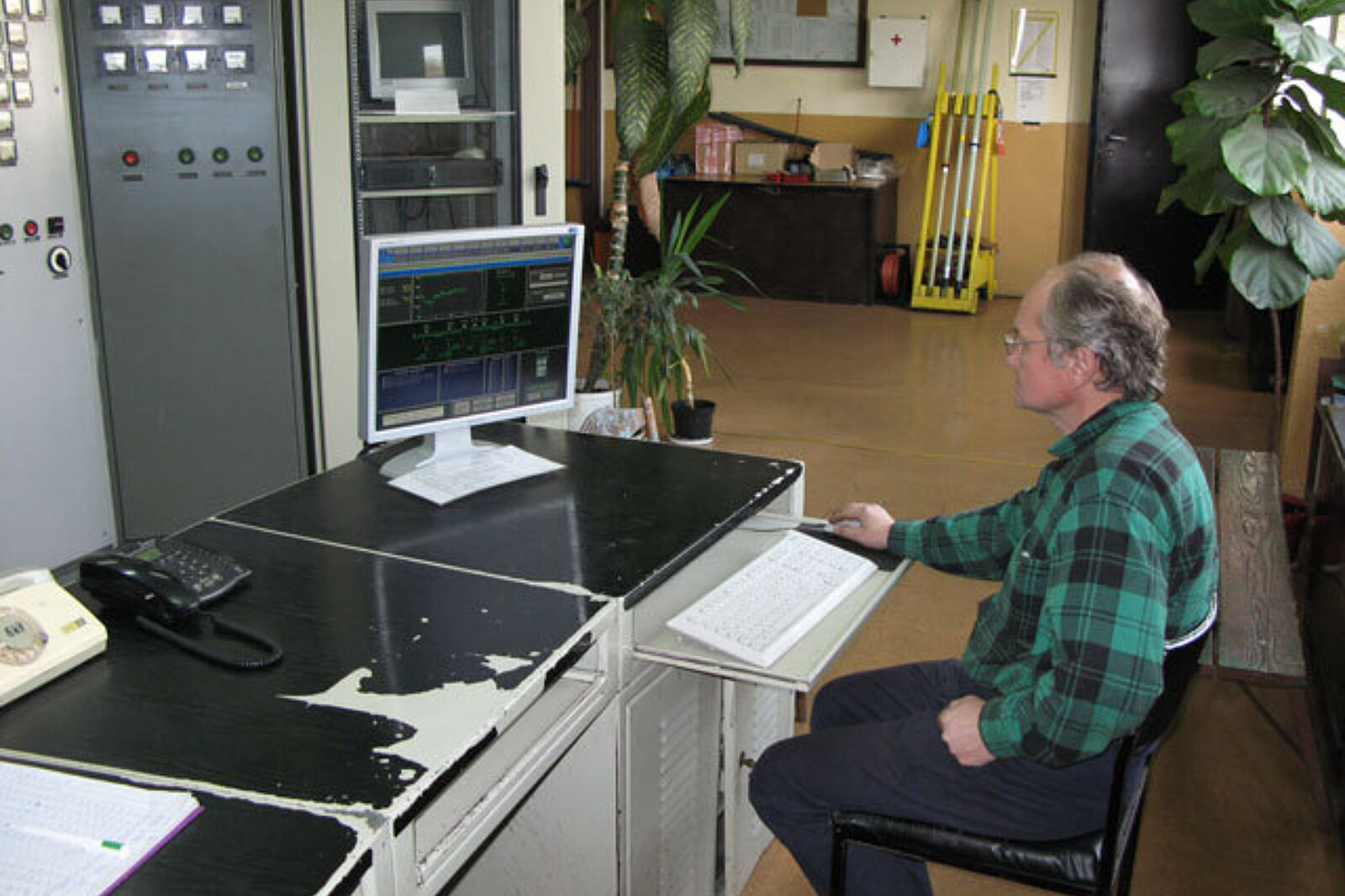

Na tym stanowisku w rozdzielni głównej pracownik obsługi może podglądać pracę całego systemu elektroenergetycznego na powierzchni kopalni, a także zdalnie sterować polami 6 kV w rozdzielniach zainstalowanych w innych obiektach

W kopalni „Budryk” zastosowano bardzo nowoczesny system monitoringu i sterownia pól rozdzielczych 6 kV, z wykorzystaniem wizualizacji ich pracy. Dzięki temu, zmniejszono koszty eksploatacji tych urządzeń, a jednocześnie zwiększono poziom niezawodności działania całego systemu elektroenergetycznego w zakładzie.

Jak zwykle, inspiracją do wprowadzenia nowoczesnego sytemu monitoringu i sterowania pól rozdzielczych, była potrzeba chwili. W tym przypadku malejące zatrudnienie na powierzchni kopalni, bo fachowcy odchodzą na emerytury, a nowych pracowników nie zatrudnia się tylu, ilu potrzeba.

Nowoczesne podejście do problemu

– Mieliśmy problemy z obłożeniem obsług rozdzielni podstawowych, zasilających najważniejsze obiekty kopalni. Żeby zachować bezpieczeństwo i móc szybko reagować w sytuacjach awaryjnych, zmuszeni byliśmy do podejścia do problemu w sposób bardzo nowoczesny – mówi Marek Król, główny mechanik ds. urządzeń podstawowych i powierzchni w „Budryku”.

Wykorzystano do tego celu istniejący w kopalni monitoring pracy pól rozdzielczych 6 kV, które połączono siecią światłowodową. Dzięki temu, informacje o pracy poszczególnych pól docierają do różnych miejsc w zakładzie. Mają do nich dostęp upoważnione do tego osoby.

– Dzięki redundacji połączeń sieci światłowodowej i specjalnemu oprogramowaniu komputerowemu, system działa nawet po uszkodzeniu jednej z linii przesyłowych – podkreśla Marek Król.

Zadanie było realizowane w dwóch etapach. W pierwszym dokonano modernizacji starych zabezpieczeń elektroenergetycznych w polach 6 kV rozdzielni powierzchniowych. Zastosowano w nich cyfrowe zabezpieczenia typu MultiMUZ, które umożliwiły konfigurację całego systemu wizualizacji i zdalnego sterowania opierając go na technice cyfrowej. W drugim etapie wykonano system wizualizacji i zdalnego sterowania, który obejmuje obecnie 87 pól rozdzielczych.

Jak działa system?

– Wizualizacja i zdalne sterowanie dotyczy miejsc newralgicznych w systemie energetycznym kopalni – zaznacza Król.
Jak działa system? – W głównej rozdzielni 6 kV na powierzchni (RG1) jest stała obsługa – wyjaśnia. – Pracownik ma stamtąd możliwość podglądania pracy całego systemu elektroenergetycznego na powierzchni kopalni, a także możliwość zdalnego sterowania pól 6 kV w rozdzielniach zainstalowanych w innych obiektach. Operator może szybko przełączać zasilanie w miejscu, gdzie wystąpiła awaria.

Krótki czas reakcji

Inne zalety zastosowanej w kopalni „Budryk” wizualizacji systemu monitorowania i sterowania, to m.in.: krótki czas reakcji na zmianę stanów pracy pól rozdzielni, umożliwiający natychmiastowe podjęcie działań przez obsługę, odporność systemu na uszkodzenia elementów infrastruktury w stopniu pozwalającym wypełniać jego podstawowe funkcje, w tym zdalnego sterowania, sygnalizacja stanów alarmowych, prowadzenie długookresowego dziennika zdarzeń i alarmów, prowadzenie dziennika operatorskiego.

– System jest otwarty – informuje główny mechanik Marek Król. – Dalej go rozbudowujemy i będziemy do niego podłączać kolejne obiekty. Już teraz obejmuje on nie tylko rozdzielnie na zakładzie głównym, ale także przy szybie VI, peryferyjnym. Stamtąd sygnały są przesyłane do systemu światłowodem i drogą radiową.
