Prace ziemne w pobliżu linii energetycznych należą do najczęstszych przyczyn awarii. Często wykonawca nie wie, że trasa biegnie płycej, niż wskazuje mapa. Ochrona kabla zaczyna się od rozpoznania przed pierwszą łopatą.

Jak rozpoznać trasę kabla przed wykopem?

Trasę kabla rozpoznaje się przez zapytanie do gestora sieci i weryfikację mapy w terenie. Mapa pokazuje przebieg orientacyjny, dlatego w miejscach zbliżonych do wykopu trzeba wykonać odkrywki. Dopiero odkrywka potwierdza rzeczywistą głębokość i kierunek przewodu.

• Mapa gestora — punkt wyjścia do planowania prac.

• Odkrywka ręczna — potwierdzenie przebiegu w miejscu kolizji.

• Dokumentacja odkrywki — zapis lokalizacji dla dalszych robót.

Dlaczego głębokość ułożenia ma znaczenie?

Głębokość ułożenia kabla decyduje o tym, jak bardzo jest narażony na uderzenie koparki lub wiertła. Zbyt płytkie ułożenie zwiększa ryzyko przy każdym wykopie w pobliżu. Wymagania dotyczące głębokości określają normy i projekt sieci.

Zmiana poziomu terenu po ułożeniu kabla potrafi zmniejszyć nadkład nad przewodem. Remont nawierzchni lub niwelacja placu bywają przyczyną uszkodzeń, o których nikt nie pamięta, więc dokumentacja głębokości jest ważna przez cały okres eksploatacji.

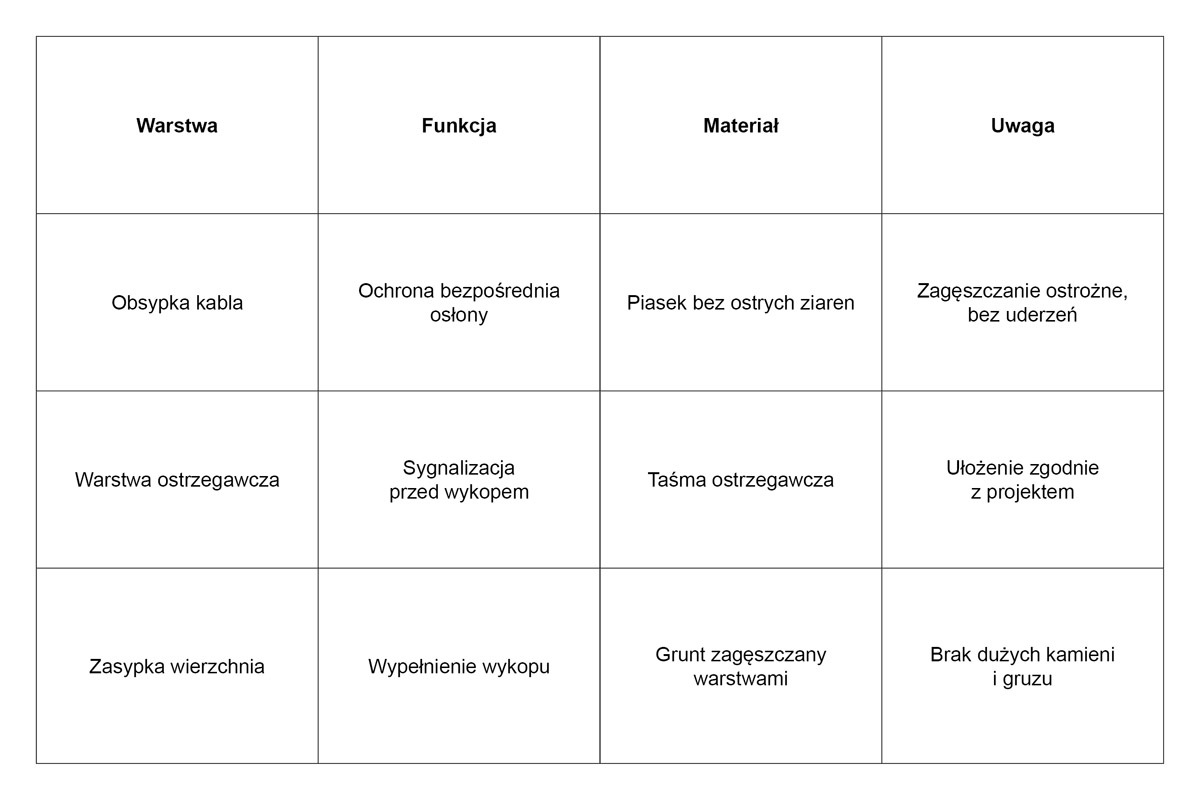

Jak zasypka piaskiem chroni kabel?

Piasek otaczający kabel tłumi uderzenia i rozkłada nacisk, zanim dotrze do przewodu. Materiał powinien być równomierny i pozbawiony ostrych kamieni, które mogłyby przebić osłonę. Zasypkę wykonuje się warstwami, aby uniknąć pustek wokół kabla.

Piasek w Warszawie powinien mieć potwierdzoną czystość i uziarnienie. Przypadkowe domieszki gruzu mogą uszkodzić osłonę podczas zagęszczania. Dlatego materiał warto sprawdzić przed wbudowaniem.

Jakie oznakowanie stosuje się nad trasą?

Oznakowanie trasy stosuje się w postaci taśmy ostrzegawczej ułożonej nad kablem. Taśma informuje wykonawcę kolejnych prac, że pod nią przebiega linia energetyczna. Jej położenie powinno być zgodne z dokumentacją powykonawczą.

Sama taśma nie zastępuje rozpoznania, bo może zostać przesunięta lub zniszczona. Dlatego trasę warto zarejestrować w dokumentacji i odnotować w miejscach charakterystycznych. Dobrze prowadzona dokumentacja ułatwia późniejsze prace w pobliżu.

Czym są strefy ochronne przy kablach?

Strefa ochronna to obszar wokół kabla, w którym prace ziemne wymagają szczególnej ostrożności i uzgodnienia z gestorem. Jej zakres określają przepisy oraz warunki wydane przez właściciela sieci. Prace w tej strefie prowadzi się zwykle ręcznie lub pod nadzorem.

• Uzgodnienie z gestorem — warunki prowadzenia prac w pobliżu przewodu.

• Prace ręczne — odkrywki i odsłanianie kabla przed użyciem koparki.

• Nadzór przy robotach — obecność osoby odpowiedzialnej za trasę.

Co zrobić po uszkodzeniu kabla na placu?

Po uszkodzeniu kabla pierwszym krokiem jest natychmiastowe przerwanie prac w tym miejscu i zabezpieczenie terenu. Zgłoszenie należy przekazać właścicielowi sieci, który ocenia zakres awarii. Niezwłoczne działanie ogranicza zagrożenie dla ludzi i dalsze szkody.

Dokumentacja zdarzenia, w tym zdjęcia i opis miejsca, pomaga ustalić przyczynę. Zapisy z dziennika budowy są ważne przy rozliczeniach i ocenie odpowiedzialności – każdy incydent warto odnotować od razu.
