Testy i kontrola jakości w produkcji obwodów drukowanych. Jak zapewniamy niezawodności produktów w Techno-Service SA TS PCB?
fot: unsplash.com

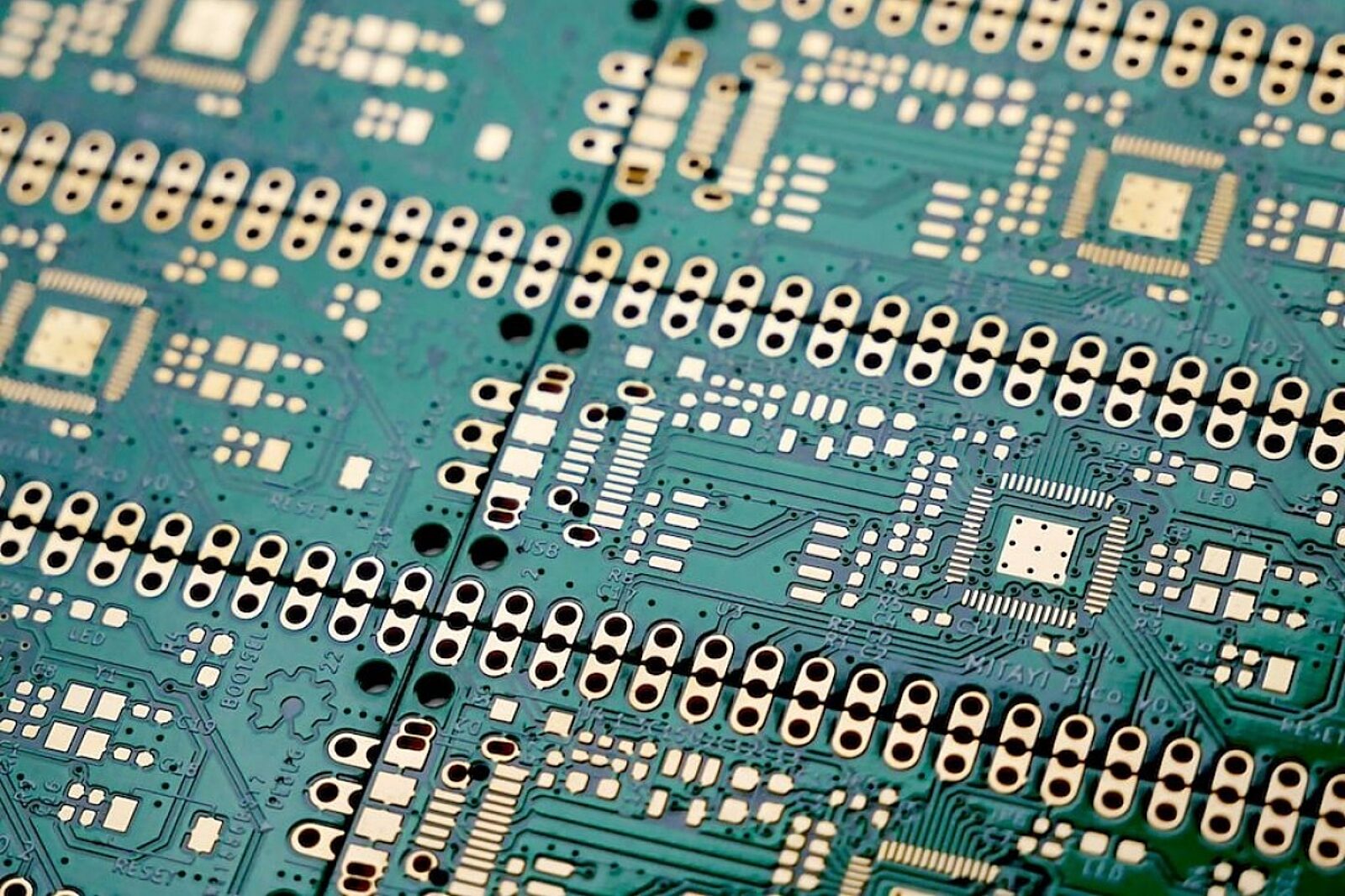

Rolą płytki PCB jest m.in. zapewnienie przepływu prądu elektrycznego, który jest niezbędny do prawidłowego działania poszczególnych elementów elektronicznych
fot: unsplash.com
W świecie elektroniki sukces jest niemożliwy bez niezawodnych urządzeń. Niezależnie od tego, czy mówimy o przedmiotach codziennego użytku, sprzęcie medycznym, wojskowym czy stosowanym w przemyśle, obwody drukowane (PCB) są ich elementem, który musi działać możliwie bezbłędnie. W Techno-Service SA TS PCB przykładamy ogromną wagę do zapewnienia poprawnego działania naszych produktów. Możliwe jest to dzięki kontroli jakości.
Dlaczego wykonujemy testy jakości?
Obwody drukowane opuszczające nasz zakład produkcyjny trafiają do firm, których celem jest dostarczenie klientom prawidłowo funkcjonujących urządzeń, wolnych od wad fabrycznych. Dotyczy to wielu aspektów funkcjonowania elektroniki, za które jest odpowiedzialny obwód drukowany. Mimo doskonalenia procesu produkcji i rygorystycznej selekcji materiałów nadal istnieje możliwość wystąpienia błędów i niedokładności, które mogą rzutować na jakość finalnego produktu. Bez odpowiednich testów nie możemy być pewni, iż obwody drukowane są faktycznie niezawodne i wykonane zgodnie z oczekiwaniami naszych klientów.
Testy elektryczne
Rolą płytki PCB jest m.in. zapewnienie przepływu prądu elektrycznego, który jest niezbędny do prawidłowego działania poszczególnych elementów elektronicznych. Działanie obwodu drukowanego jest możliwe dzięki miedzianemu układowi ścieżek, punktów lutowniczych i mas, które znajdują się na laminacie. Przez wspomniane ścieżki przechodzą sygnały elektryczne oraz zasilanie do i z elementów zamontowanych na PCB.
Z tego względu wykonujemy testowanie elektryczne. Jego celem jest wykrycie takich defektów mozaik jak uszkodzenia katastroficzne w postaci zwarć oraz rozwarć pomiędzy różnymi sieciami. Test ten wykonuje się za pomocą głowic wyposażonych w sondy, które poruszają się z obu stron nieruchomo zamocowanego obwodu drukowanego. Dzięki temu jesteśmy w stanie upewnić się, że każda sieć połączeń elektrycznych na PCB działa zgodnie z oczekiwaniami i spełnia swoje zadanie.
Testy optyczne
Wspomnianą wyżej mozaikę weryfikuje się również pod kątem prawidłowego odwzorowania względem projektu klienta. Służy do tego test optyczny, AOI (z ang. Automatic Optic Inspection, Automatyczna Inspekcja Optyczna). Jego głównym zadaniem jest wykrywanie zwarć i rozwarć, a także przesunięć otworów, występowanie przewężeń i pogrubień ścieżek przewodzących, jak również wykrywanie zbyt grubej metalizacji, przetrawienia i niedotrawienia oraz zarysowania powierzchni. Testowanie AOI przeprowadzamy na w trakcie produkcji płytek PCB, co pozwala wykryć ewentualne nieprawidłowości jeszcze w toku procesu.
Techno-Service SA TS PCB a jakość obwodów drukowanych
Doskonalenie produkcji płytek PCB pozwala na zaoferowanie naszym klientom produktów, które spełniają wymagania w wielu specyficznych branżach. Jednocześnie podnosimy kwalifikacje naszego zespołu inżynierów i specjalistów oraz rozwijamy park maszynowy, który dostosowujemy do oczekiwań współczesnego klienta.
