SUG wyposażony w najnowszy sprzęt diagnostyczny

Specjalistyczny Urząd Górniczy jest jednostką podlegającym Prezesowi Wyższego Urzędu Górniczego i - w przeciwieństwie do okręgowych urzędów górniczych - działa na obszarze całego kraju. Sprawuje nadzór i kontrolę nad urządzeniami energomechanicznymi w zakładach górniczych. Do jego kompetencji należy również kontrola stanu szybów i obiektów budowlanych zlokalizowanych na ich terenie.

W ciągu trzech minionych lat zakupiono w sumie trzydzieści sztuk urządzeń specjalistycznych różnego typu. Zakup nowoczesnego sprzętu, którym posługują się inspektorzy SUG w swej codziennej pracy, doszedł do skutku m.in. dzięki dofinansowaniu z Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej. Program doposażenia organów nadzoru górniczego w sprzęt służący do monitorowania eksploatacji kopalin odegrał tu kluczową rolę.

Warto zobaczyć, jakie to urządzenia:

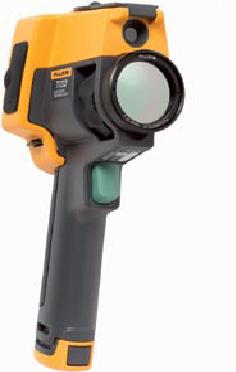

Kamera termowizyjna Fluke Ti3

Obraz termograficzny zarejestrowany kamerą termowizyjną da się z powodzeniem nałożyć na obraz widzialny urządzenia energomechanicznego. W ten sposób żadna usterka, nawet najmniejsza, nie ujdzie naszej uwadze. Urządzenie wielkości policyjnego radaru znajduje zastosowanie wszędzie tam, gdzie mamy do czynienia z niepożądanym efektem cieplnym.

Parametry pracy:
- temperatura od -10 do +40 °C,
- wilgotność max 80 %,

Mierzone wielkości fizyczne:
- matryca termiczna 240x320,
- temperatura w formie termogramu od -20 do +500 °C,
- rejestracja obrazu termograficznego
- możliwość składania obrazu termowizyjnego i widzialnego w jedno zdjęcie,
- czułość termiczna 0,08 °K,
- oprogramowanie do obróbki danych oraz generowania raportów.

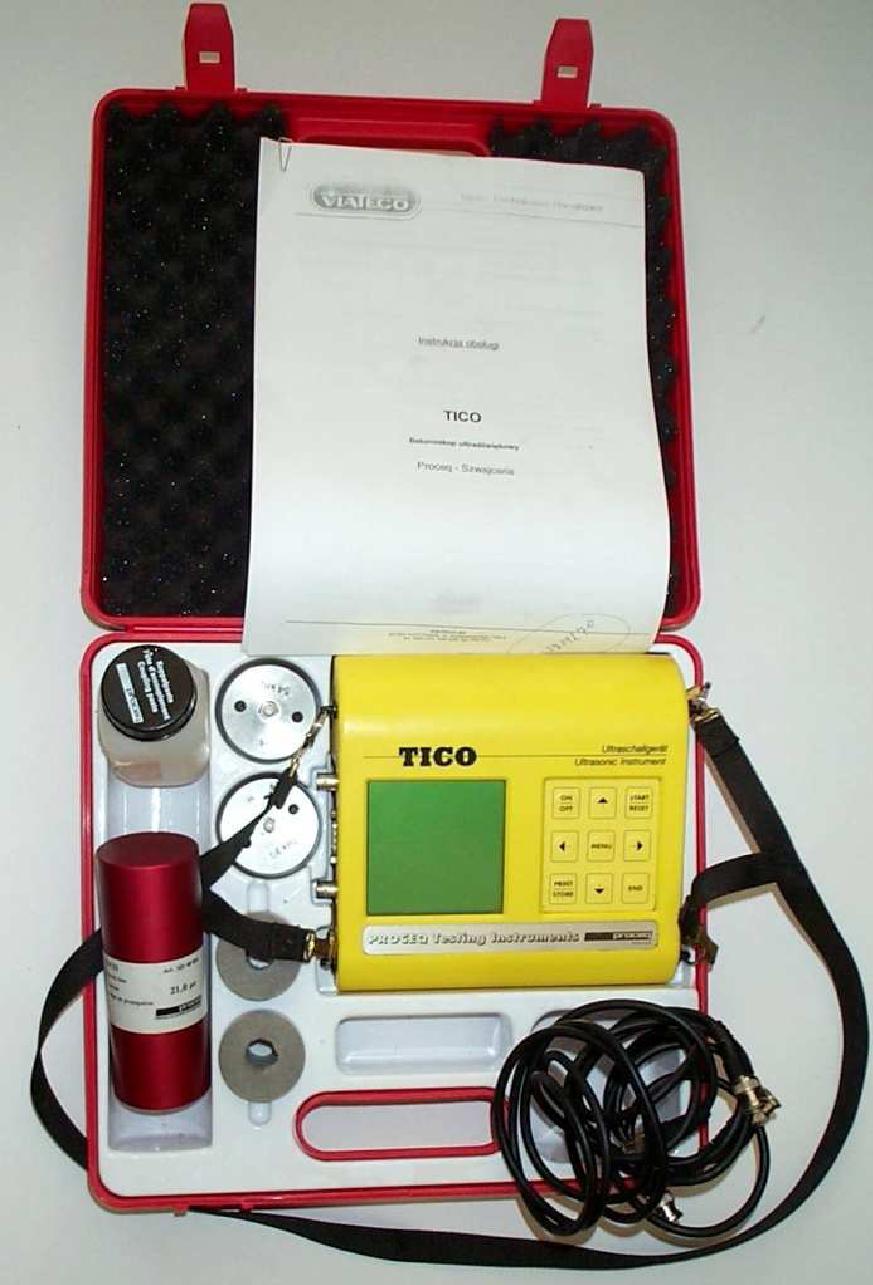

Betonoskop TICO

Poprzez porównanie parametrów betonu analiza obudów szybów staje się łatwiejsza, szybsza i co najważniejsze dokładniejsza. To z kolei ma bezpośrednie przełożenie na bezpieczeństwo pracy górników. Cyfrowy tester betonu jest w tym przypadku niezastąpiony. Rozmontowany mieści się w niewielkiej walizeczce, ale jego możliwości są ogromne.

Betonoskop ultradźwiękowy umożliwia ultradźwiękowe badanie elementów betonowych.

Urządzenie ma następujące parametry techniczne:
- obliczanie prędkości,
- określanie głębokości pęknięć,
- obliczanie wytrzymałości betonu,
- metoda transmisji bezpośrednia, pół-bezpośrednia, pośrednia,
- rejestrator z wyświetlaczem LCD,
- pamięć 250 pomiarów,
-oprogramowanie do transmisji danych do PC.
-zasilanie bateryjne.
-w komplecie rejestrator, 2 przetworniki 54 kHz, wzorzec, walizka

zakres temperatur pracy -10 °C do + 60 °C.

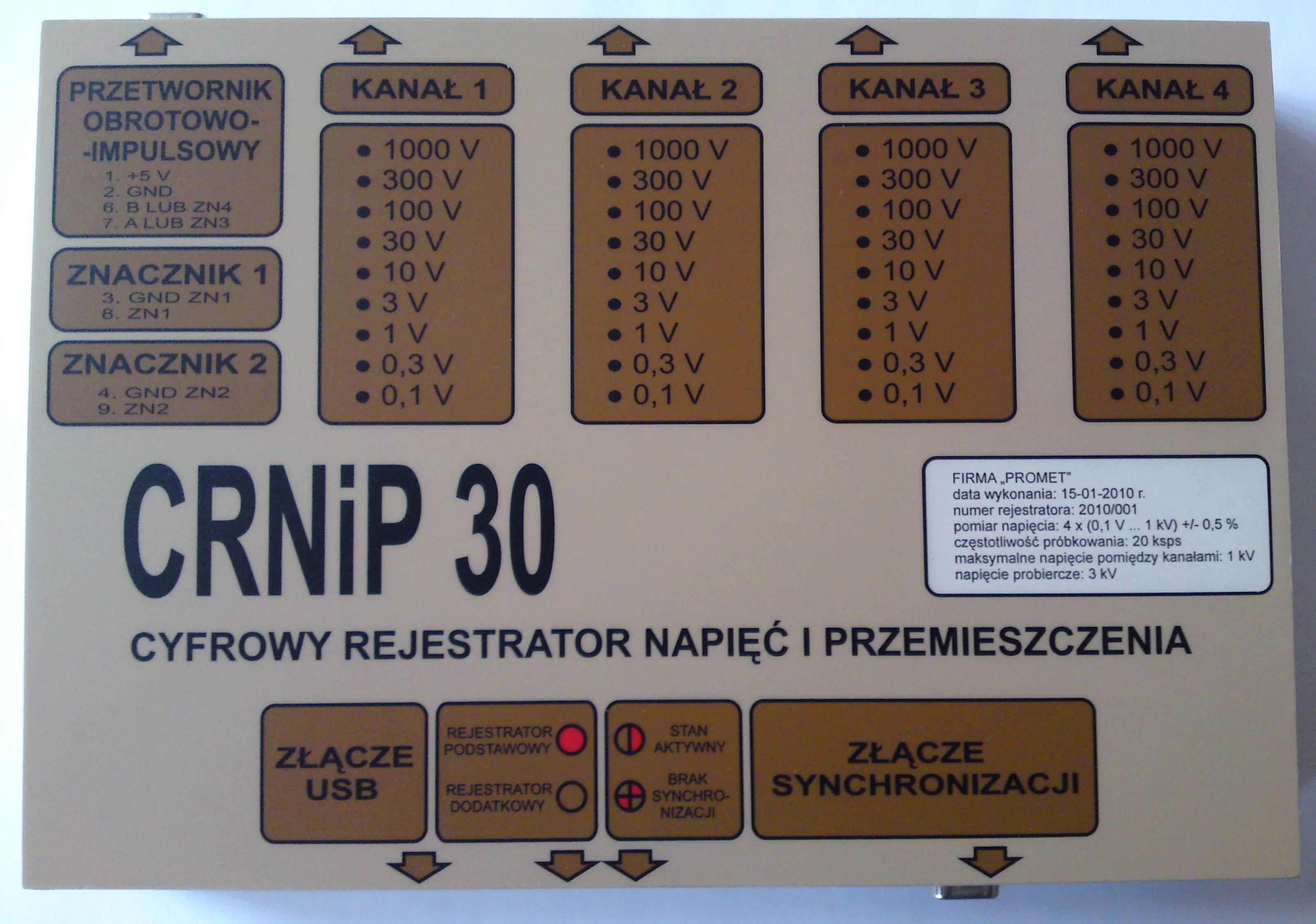

Cyfrowy rejestrator napięć i przemieszczenia CRNiP - 30

Cyfrowy rejestrator napięć i przemieszczeń z układem rejestracji i oprogramowaniem zapewnia realizowanie pomiarów wielkości charakterystycznych układu sterowania i zabezpieczeń maszyn wyciągowych poprzez przygotowane algorytmy analizujące poszczególne typy kontroli prędkości oraz pomiar charakterystycznych wielkości fizycznych maszyn wyciągowych (np. przyspieszenie, skuteczność działania). Cztery niezależne, izolowane od siebie kanały rejestrujące wielkości elektryczne o programowo zmienianych zakresach (od 100mV do 1000V) zapewniają możliwość rejestracji wielkości fizycznych występujących w układach napędowych i hamulcowych maszyn wyciągowych. Ważną cechą urządzenia jest możliwość niezależnego skalowania prędkości maszyny wyciągowej w oparciu o zliczoną liczbę impulsów nadajnika inkrementalnego po przejechaniu znanego odcinka drogi jazdy naczyń wyciągowych.

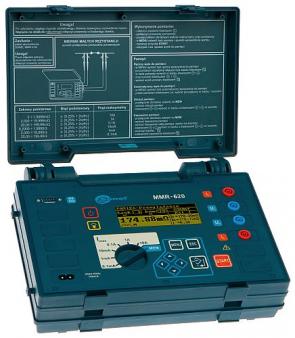

Miernik małych rezystancji MMR-620

Parametry pracy

- temperatura 0-40 °C
- maksymalna indukcyjność mierzonego obiektu 40H
- ilość pomiarów prądem 10A 300

Mierzone wielkości fizyczne
- rezystancja 0...999μ_
- (wymagana możliwość pomiarów obiektów o charakterze indukcyjnym)
1,00...1,999mH
2,0...19,99 mH
20,0...199,9 mH
200...999 mH

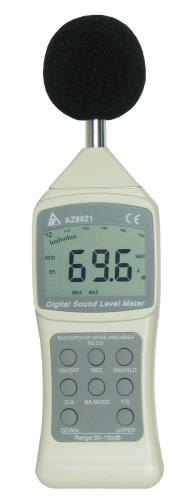

Miernik natężenia dźwięku AZ 8921/8922

Parametry pracy i mierzone parametry:

- Zakresy pomiarowe 30-80 dB, 50-100 dB, 80-130 dB
- Automatyczna zmiana podzakresu pomiarowego 30 - 130 dB
- Dokładność pomiaru ±1,5 dB, (w odniesieniu do 94 dB przy 1 kHz)
- Rozdzielczość wskazania 0,1 dB
- Logger (rejestrator danych pomiarowych) pojemność 32000 zestawów danych
- Korekcja pasma A/C
- Tryby stałej czasowej szybki, wolny
- Zakres dynamiki 50 dB
- Pasmo pomiaru od 31,5 Hz do 8 kHz
- Pojemnościowy mikrofon elektretowy
- Wskazanie wartości maks./min.
- Wskazywanie czasu bieżącego
- Wyjście analogowe sygnału ac/dc
- Interfejs RS-232C
- Wejście sygnału kalibracji
- Podświetlany, podwójny wyświetlacz ciekłokrystaliczny (4 cyfry) z bargrafem
- Spełnia wymagania normy IEC 651 typ II.

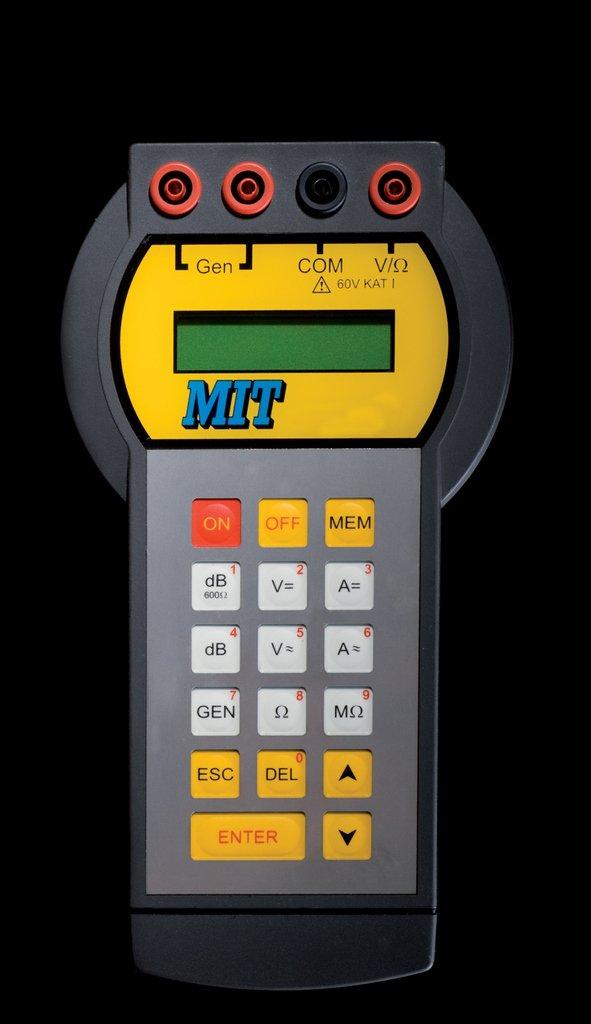

Iskrobezpieczny miernik teletechniczny MIT

Miernik iskrobezpieczny teletechniczny z ładowarką jest uniwersalnym przyrządem służącym do badania stało oraz zmiennoprądowych parametrów dołowych sieci telekomunikacyjnych. Musi posiadać wszystkie niezbędne funkcje potrzebne do oceny sprawności ich działania oraz wielkości zakłóceń występujących w torach komunikacyjnych.

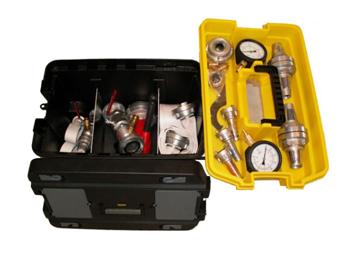

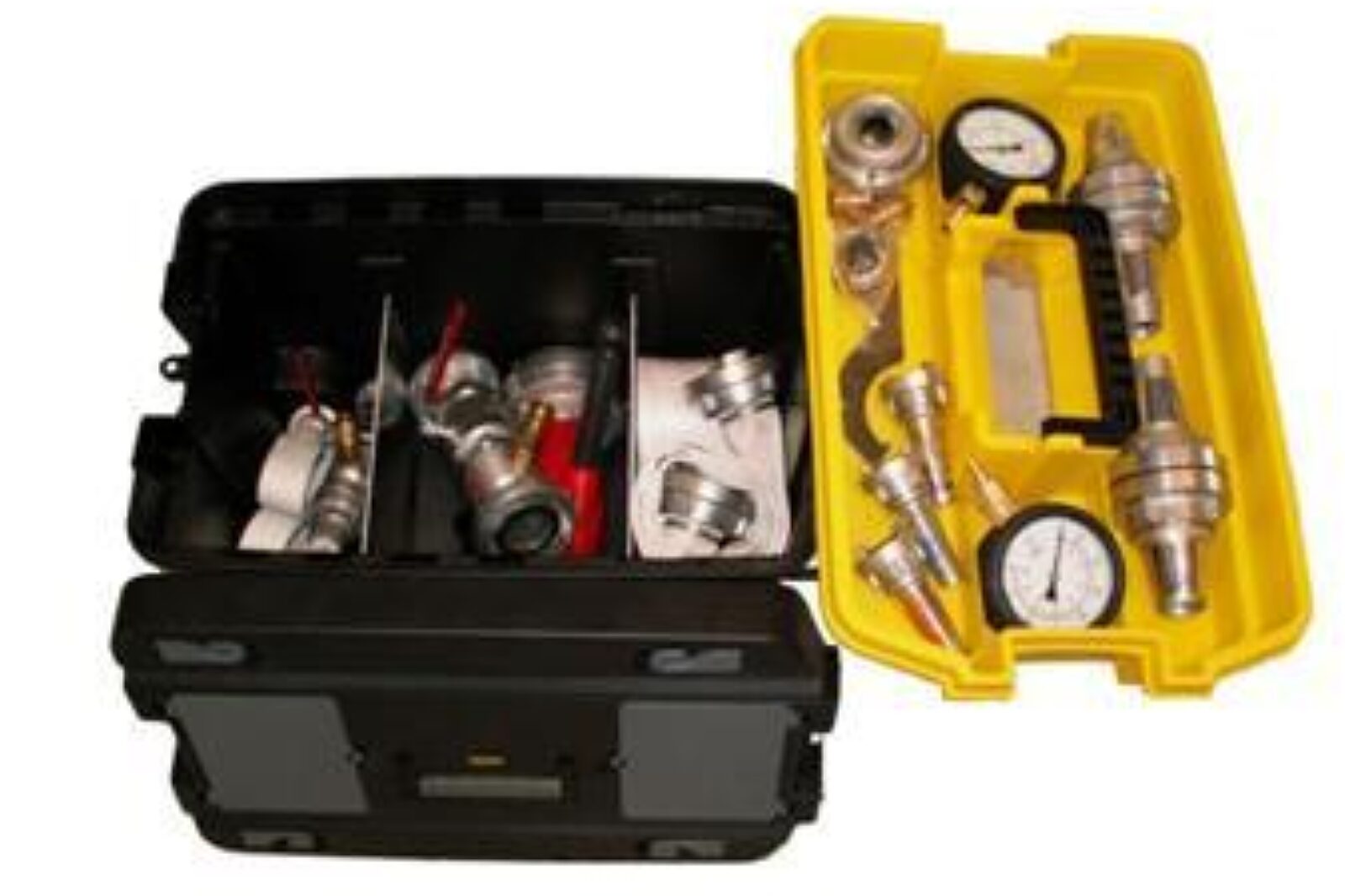

Urządzenie do badania wydajności hydrantów HT-02

Elektroniczne urządzenie pomiarowe służące do odczytu ciśnienia statycznego i dynamicznego, kalibracji, daty i godziny, transmisji danych, odczytu wyników.

Urządzenie stanowi komplet z korpusem, złączami, kalibrowanymi dyszami odpowiednio ze stopów mosiądzu i brązu. Przeznaczone jest także do stosowania
w przeciwpożarowych instalacjach wodnych do okresowej kontroli wydajności i ciśnienia hydrantów wewnętrznych oraz zewnętrznych, w tym czasowego użytkowania w podziemiach kopalń przez specjalistów inspekcyjno - technicznych w celu przeprowadzenia pomiarów.

Urządzenie do pomiaru drgań DIAMOND 401A



Zakresy pomiarowe dla miernika
- przyspieszenie szczytowe do 500 m/s2
- prędkość szczytowa do 500 mm/s
- przemieszczenie szczytowe do 5000 μm
- prędkość obrotowa 60 - 20000 obr./ min

Zakresy częstotliwości
- przyspieszenie, prędkość i przemieszczenie w podzakresach do 10000 Hz
- łożyska toczne w podzakresach do 30000 Hz

Zakresy pomiarowe dla analizatora
- zakres częstotliwości w podzakresach do 25000 Hz
- zoom lokalny w podzakresach do x16
- rodzaj uśrednienia RMS i maksimum
- zasilanie akumulator
- autonomiczny czas pracy > 6h
- masa 2kg
- stopień ochrony obudowy IP 54

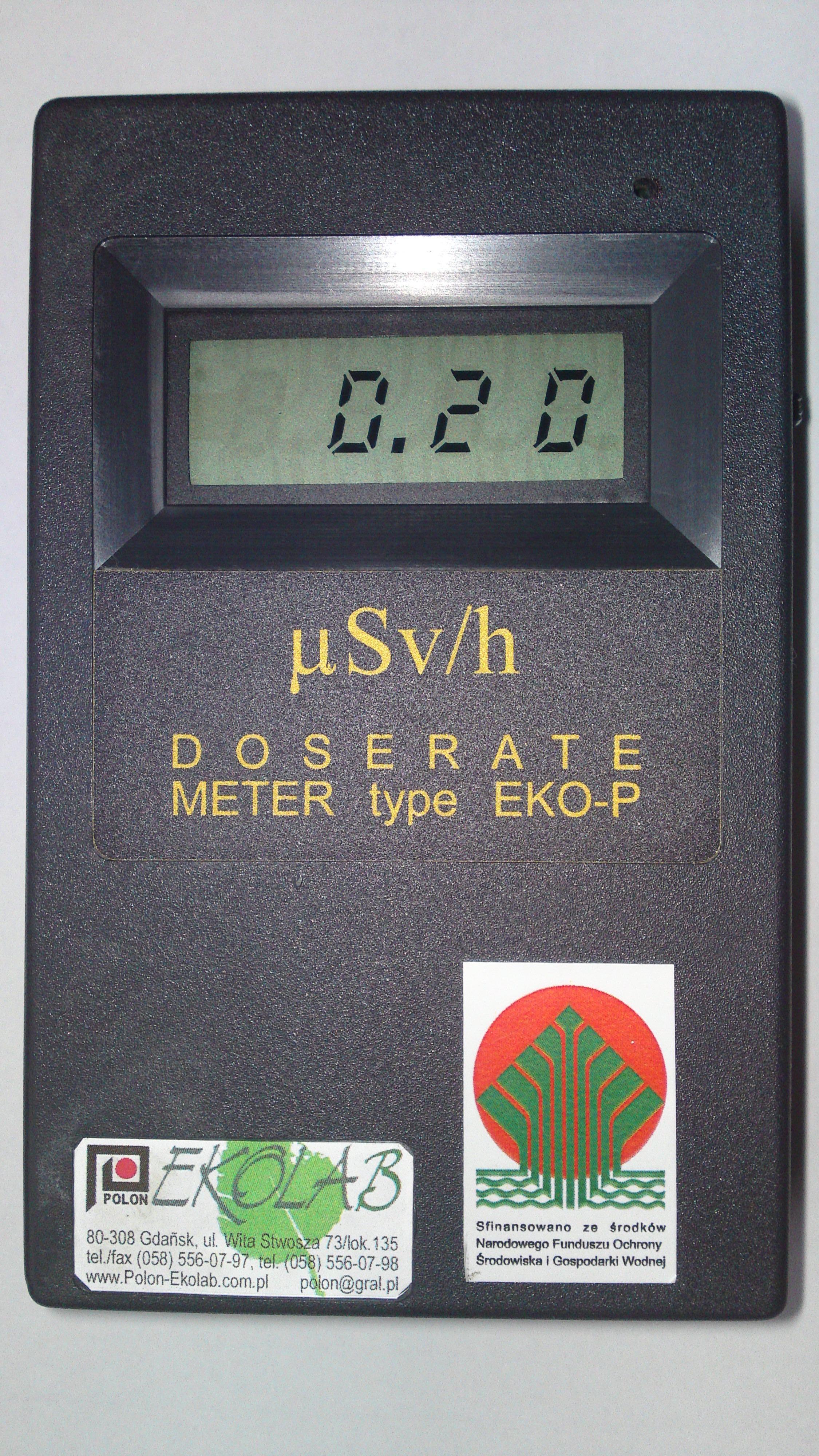

Miernik mocy dawki promieniowania jonizującego typ EKO-P

Miernik mocy dawki jest przyrządem dozymetrycznym z zewnętrzną oraz wewnętrzną sondą pomiarową wykorzystywanym do pomiarów i sygnalizowania promieniowania jonizującego gamma w jednostkach przestrzennego równoważnika dawki. Miernik jest wykorzystywany do sprawdzania stanowisk i środowiska pracy zlokalizowanych w pobliżu źródeł promieniowania jonizującego w zakładach górniczych. Używa się go do pomiaru mocy dawek promieniowania jonizującego zarówno od naturalnych izotopów promieniotwórczych, jak i zamkniętych źródeł promieniowania jonizującego. Przyrząd wykorzystywany jest do monitorowania podziemnych wyrobisk górniczych w aspekcie zagrożenia radiacyjnego, tym samym pozwala na identyfikację miejsc, w których występują w skałach otaczających, jak i wodach kopalnianych zwiększone stężenia naturalnych radionuklidów promieniotwórczych.

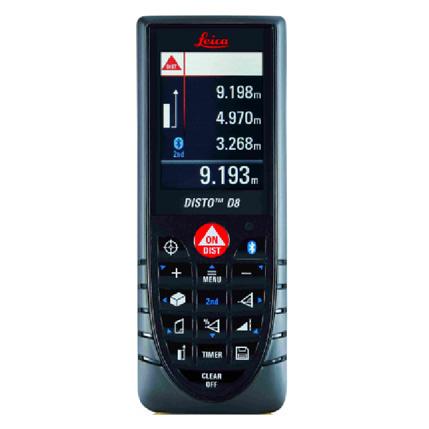

Dalmierz laserowy Leica Disto D8

Parametry pracy i mierzone parametry

- Dokładność ± 1.0 mm
- Zasięg pomiaru 0.05m - 200m
- Cyfrowy Celownik 4x zoom
- Pomiar pochylenia 360º
- Profile pomiaru
- Składana stopka odniesienia z automatyczną detekcją
- Pamięć pomiarów: wartość ostatnich 20 wyników, włącznie z wartościami całego ekranu i pośrednimi pomiarami
- Bluetooth
- Tryb dalekiego zasięgu Long-Range
- Zintegrowany czujnik pochylenia
- Transfer danych do komputera, wtyczka do programu AutoCad lub równoważnego
- Stopień ochrony IP54
