Przekładnia ślimakowa – budowa, zasada działania i zastosowania

Przekładnia ślimakowa to rodzaj przekładni mechanicznej, która charakteryzuje się zwartą konstrukcją, wysokim przełożeniem i możliwością przenoszenia mocy w różnych układach. Jest to jeden z najczęściej stosowanych reduktorów. Przekładnie ślimakowe odgrywają kluczową rolę w wydajnym i niezawodnym przenoszeniu mocy.

W poniższym artykule opisujemy zasadę działania reduktora ślimakowego, jego zalety oraz najpopularniejsze zastosowania.

Budowa i zasada działania przekładni ślimakowej

Przekładnia ślimakowa, znana również jako reduktor ślimakowy lub napęd ślimakowy, to mechaniczne urządzenie do przenoszenia mocy, które przenosi ruch obrotowy i moc między dwiema nieprzecinającymi się, prostopadłymi osiami.

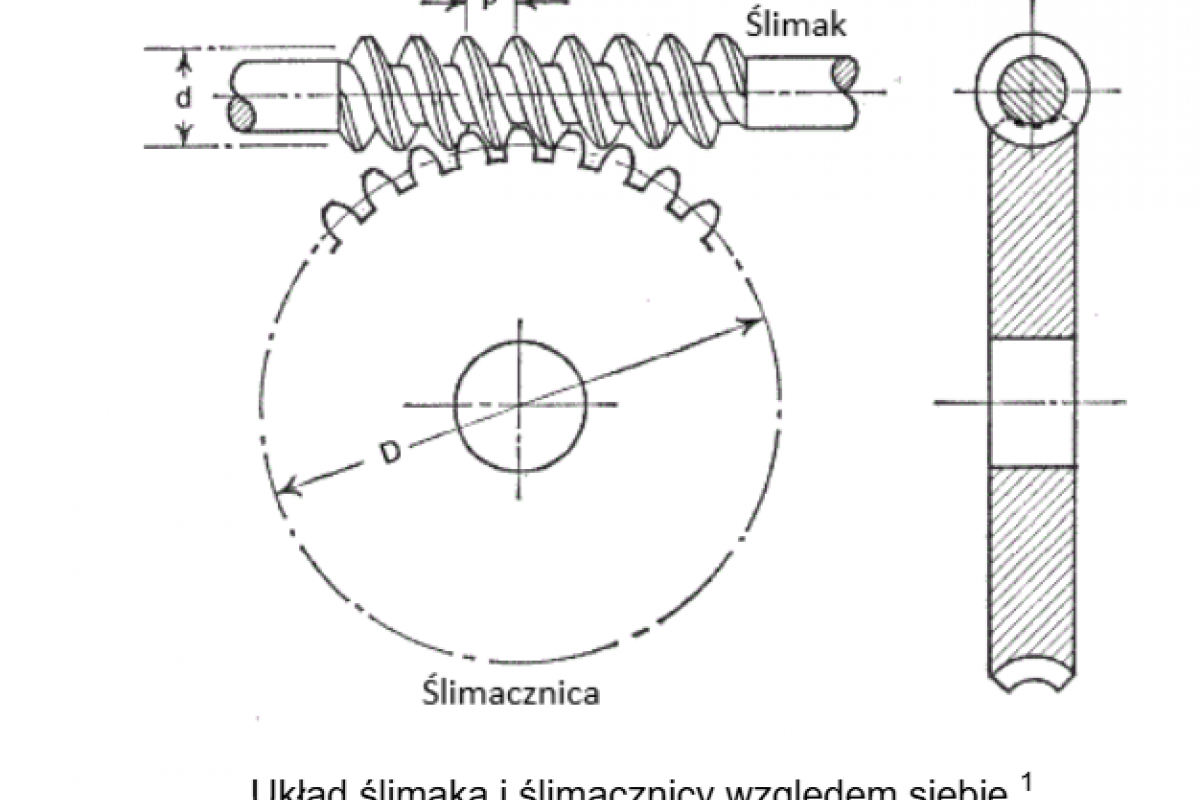

fot. mechatronika.tech

Zasada działania przekładni ślimakowej opiera się na współpracy jej dwóch kluczowych elementów: ślimaka i ślimacznicy. W wyniku ich interakcji dochodzi do przekształcenia ruchu obrotowego ślimaka na ruch obrotowy ślimacznicy – przeniesienie napędu odbywa się w miejscu styku ślimaka oraz ślimacznicy; kąt między osiami tych elementów wynosi najczęściej 90º. Proces ten może prowadzić do znacznego zwiększenia momentu obrotowego lub istotnego zmniejszenia prędkości obrotowej. Przekładnie ślimakowe cechują się płynnym i cichym działaniem, pod warunkiem ich prawidłowego montażu oraz odpowiedniego smarowania.

Zalety przekładni ślimakowej

Przekładnie ślimakowe mają wiele zalet, które sprawiają, że są idealne do różnorodnych zastosowań przemysłowych i mechanicznych. Do kluczowych zalet należą:

* wysoki współczynnik redukcji,
* kompaktowa konstrukcja,
* samohamowność,
* wydajność,
* cicha praca,
* wszechstronność,
* trwałość,
* łatwość instalacji,
* opłacalność.

Przekładnie ślimakowe to rozwiązanie o wysokiej efektywności, często wybierane przez konstruktorów w różnych branżach przemysłu. Poniżej opisano typowe zastosowania tego typu reduktora.

Zastosowania przekładni ślimakowej

Przekładnie ślimakowe znajdują szerokie zastosowanie w różnych gałęziach przemysłu, takich jak produkcja, robotyka, systemy przenośnikowe i motoryzacja. Są szczególnie przydatne tam, gdzie wymagana jest precyzyjna kontrola prędkości i momentu obrotowego. Typowe zastosowania obejmują:

* systemy przenośników do transportu materiałów,
* mechanizmy kierownicze w samochodach,
* urządzenia podnoszące i dźwigowe,
* maszyny przemysłowe i automatyka,
* robotyka i systemy precyzyjnego pozycjonowania.

Dzięki swojej unikalnej konstrukcji, przekładnia ślimakowa znajduje zastosowanie w wielu branżach przemysłowych. Typowe przykłady lub miejsca, w których są stosowane to:

* Aplikacje wymagające szybkiego zatrzymania – dzięki swojej samohamowności, zyskały one popularność w urządzeniach, które muszą szybko i precyzyjnie zatrzymywać ruch, jak np. windy.
* Zastosowania wymagające niskiego poziomu hałasu – dzięki minimalizacji hałasu spowodowanego kontaktem elementów przekładni, są idealne do pracy w miejscach, gdzie wymagane jest ograniczenie poziomu dźwięku.
* Rozwiązania o ograniczonej przestrzeni roboczej - przekładnie ślimakowe są wykorzystywane w ciężkich maszynach, takich jak duże statki na oceanie. Znajdują one zastosowanie w maszynach, które muszą wykorzystywać moment obrotowy w ograniczonych przestrzeniach. Ich unikalny kształt zapewnia dużą elastyczność i wszechstronność.

Podsumowanie

Przekładnie są istotną częścią mechanicznych systemów przenoszenia mocy, wykorzystywaną do konwersji prędkości i momentu obrotowego. Wybór odpowiedniego reduktora do danego zastosowania jest dość prostym procesem. Pierwszym krokiem przy wyborze rozwiązania jest poznanie wymaganego momentu obrotowego i prędkości, a także najbardziej odpowiedniego typu silnika. Kolejnym krokiem jest wybór odpowiedniego typu i przełożenia.

Jeżeli potrzebujesz pomocy w doborze odpowiedniego rozwiązania do swojej aplikacji, skontaktuj się z firmą oferującą układy mechatroniczne – pomożemy!

W ofercie BIBUS MENOS posiadamy również silniki elektryczne oraz sprzęgła i hamulce, dzięki czemu jesteśmy w stanie dostarczać Klientom kompleksowe rozwiązania. Pełne portfolio naszych rozwiązań napędowych prezentujemy w broszurze napędowej.
